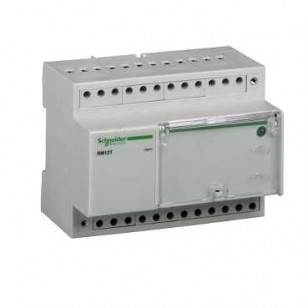

Vigirex RM12T multiplexer 220 - 240VAC montage rail DIN

Schéma de liaison à la terre :
TN-S
TT
[Us] tension d'alimentation :
220…240 V ACà 400 Hz 70 à 110 %
220…240 V ACà 50/60 Hz 70 à 110 %
Puissance consommée : 8 VA
Type de mesure : Mesure interne du courant de défaut de la terre 80 à 100 % +/- 10 %
Réglage du seuil : 0,03 à 30 A alarme
Type de réglage de la temporisation de fuite à la terre résiduelle : Réglable 0.03…30 A 0…5 s
Type de réglage :
Bus interne
Clavier
Composition de contacts de signalisation : 1 "F"
Test de fonctionnement :
Local
Surveillance Électronique (continu)
Alimentation puissance (continu)
Lien relais/détecteur (continu)
Détecteur/multiplexeur RM12T et liaison RM12T/RMH (continu)
Robustesse mécanique :
Tenue au feu conformément à IEC 60695-2-1
Vibrations 13,2 à 100 Hz : 0,7 g
Vibrations 2 à 13,2 Hz : +/- 1 mm
Classe de différentiel :
Classe A si
Classe AC
Catégorie de surtension : IV
Support de montage : Rail DIN
Hauteur : 81 mm
Largeur : 106 mm
Profondeur : 73,5 mm
Pas de 9 mm : 12
Mode de raccordement :
Bornes à vis alimentation électrique auxiliaire 0,2…2,5 mm² souple AWG 22 à AWG 12
Bornes à vis alimentation électrique auxiliaire 0,2…2,5 mm² rigide AWG 22 à AWG 12
Bornes à vis alimentation électrique auxiliaire 0,25…2,5 mm² flexible avec virole AWG 22 à AWG 12
Bornes à vis moniteur de pertes à la terre 0,2…2,5 mm² souple AWG 22 à AWG 12
Bornes à vis moniteur de pertes à la terre 0,2…2,5 mm² rigide AWG 22 à AWG 12
Bornes à vis moniteur de pertes à la terre 0,25…2,5 mm² flexible avec virole AWG 22 à AWG 12
Bornes à vis détecteur 0,2…2,5 mm² souple AWG 22 à AWG 12
Bornes à vis détecteur 0,2…2,5 mm² rigide AWG 22 à AWG 12
Bornes à vis détecteur 0,25…2,5 mm² flexible avec virole AWG 22 à AWG 12
Longueur de dénudage des fils :
Moniteur de pertes à la terre : 6 mm bas
Détecteur : 6 mm haut
Détecteur : 6 mm bas
Alimentation électrique auxiliaire : 6 mm bas
Couple de serrage :
Alimentation électrique auxiliaire : 0.5 N.m bas
Moniteur de pertes à la terre : 0.5 N.m bas
Détecteur : 0.5 N.m bas
Détecteur : 0.5 N.m haut
Service communication : Supervision via un bus interne
