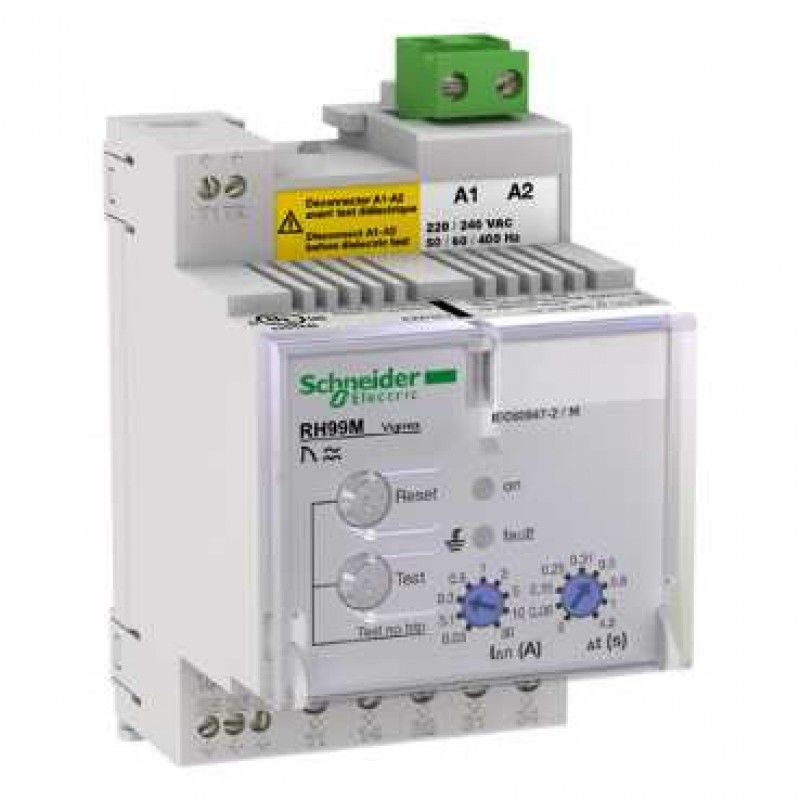

Vigirex RH99M 220-240VAC sensibilité 0,03-30A réarmement automatique

Schéma de liaison à la terre :
TN-S
TT
[Us] tension d'alimentation :
220…240 V ACà 400 Hz 55 à 110 %
220…240 V ACà 50/60 Hz 55 à 110 %
Puissance consommée : 4 VA
Type de mesure : Mesure interne du courant de défaut de la terre 80 à 100 %
Réglage du seuil : 0,03 à 30 A alarme
Type de réglage de la temporisation de fuite à la terre résiduelle :
Réglable 9 positions 0.1…30 A 0…4.5 s
Instantané 0.03…30 A
Test de fonctionnement :
Local
Test à distance
Surveillance Électronique (continu)
Alimentation puissance (continu)
Lien relais/détecteur (continu)
[Ithe] courant thermique d'emploi sous enveloppe : 8 A
Charge minimum : 10 mAà 12 V
Robustesse mécanique :
Tenue au feu conformément à IEC 60695-2-1
Vibrations 13,2 à 100 Hz : 0,7 g
Vibrations 2 à 13,2 Hz : +/- 1 mm
Classe de différentiel :
Classe A si
Classe AC
Catégorie de surtension : IV
Protection des réglages : Protégé par cache scellable
Support de montage : Rail DIN
Hauteur : 97 mm
Largeur : 54 mm
Profondeur : 74 mm
Pas de 9 mm : 6
Mode de raccordement :
Bornier alimentation électrique auxiliaire 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornier alimentation électrique auxiliaire 0,2…2,5 mm² rigide AWG 24 à AWG 12
Bornier alimentation électrique auxiliaire 0,25…2,5 mm² flexible avec virole AWG 24 à AWG 12
Bornes à vis erreur 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornes à vis erreur 0,2…4 mm² rigide AWG 24 à AWG 12
Bornes à vis erreur 0,25…2,5 mm² flexible avec virole AWG 24 à AWG 12
Bornes à vis test du relais et remise à zéro des défauts 0,14…1 mm² souple AWG 26...AWG 16
Bornes à vis test du relais et remise à zéro des défauts 0,14…1,5 mm² rigide AWG 26...AWG 16
Bornes à vis test du relais et remise à zéro des défauts 0,25…0,5 mm² flexible avec virole AWG 26...AWG 16
Bornes à vis détecteur 0,14…1 mm² souple AWG 26...AWG 16
Bornes à vis détecteur 0,14…1,5 mm² rigide AWG 26...AWG 16
Bornes à vis détecteur 0,25…0,5 mm² flexible avec virole AWG 26...AWG 16
Bornes à vis présence de tension 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornes à vis présence de tension 0,2…4 mm² rigide AWG 24 à AWG 12
Bornes à vis présence de tension 0,25…2,5 mm² flexible avec virole AWG 24 à AWG 12
Longueur de dénudage des fils :
Alimentation électrique auxiliaire : 7 mm haut
Test du relais et remise à zéro des défauts : 5 mm bas
Détecteur : 5 mm haut
Erreur : 8 mm bas
Présence de tension : 8 mm bas
Couple de serrage :
Alimentation électrique auxiliaire : 0.6 N.m haut
Erreur : 0.6 N.m bas
Test du relais et remise à zéro des défauts : 0.25 N.m bas
Détecteur : 0.25 N.m haut
Présence de tension : 0.6 N.m bas
