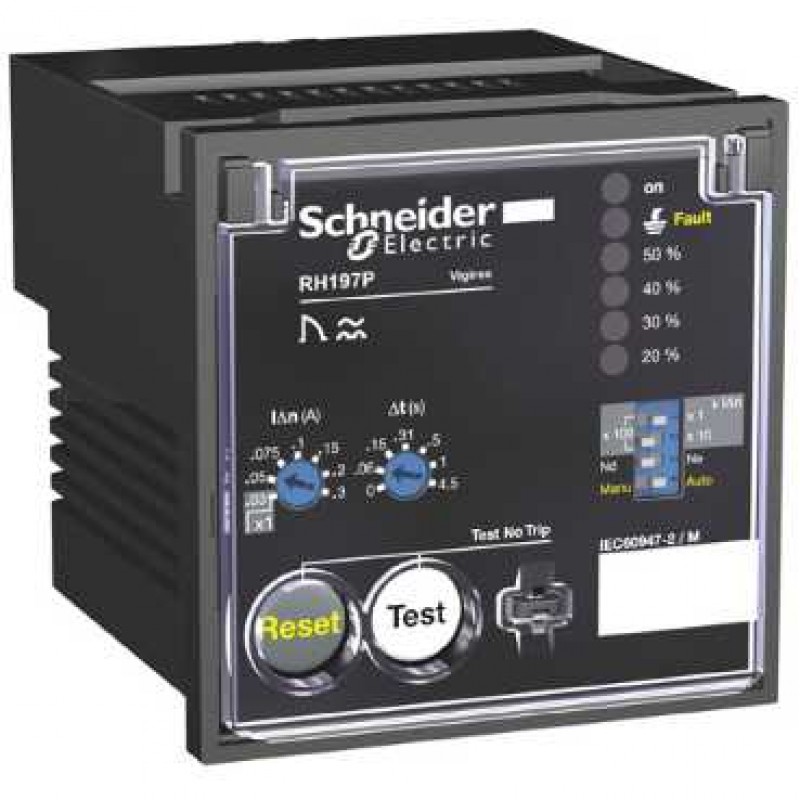

Vigirex RH197P relais différentiel 220 À 240V CA

Schéma de liaison à la terre :
IT
TN-S
TT
[Us] tension d'alimentation :
220…240 V ACà 50/60 Hz
220…240 V ACà 400 Hz
Puissance consommée : 4 VA
Type de mesure :
Mesure interne du courant de défaut de la terre - 7 à 7 %
Durée d’actualisation 0,5 s
Seuil d'alarme : 0.5
Type de réglage de la temporisation de fuite à la terre résiduelle :
Instantané 0.03 A
Instantané 0.03 A
7 réglages possibles 0.03…30 A 0…4.5 s
Composition de contacts de signalisation : 1 "F"
Test de fonctionnement :
Local
Test à distance
Surveillance Électronique (organisme de surveillance)
Alimentation puissance (continu)
Lien relais/détecteur (continu)
[Ithe] courant thermique d'emploi sous enveloppe : 8 A
Charge minimum : 10 mAà 12 V
Robustesse mécanique :
Tenue au feu conformément à IEC 60695-2-1
Protection IK 2 joules IK07 conformément à EN 50102
Protection IP IP20 conformément à IEC 60529
Protection IP IP30 conformément à IEC 60529
Protection IP IP40 conformément à IEC 60529
Vibrations 13,2 à 100 Hz 0,7 g
Vibrations 2 à 13,2 Hz +/- 1 mm
Classe de différentiel :
Classe A si
Classe AC
Catégorie de surtension : IV
Protection des réglages : Protégé par cache scellable
Support de montage : Panneau
Hauteur : 72 mm
Largeur : 72 mm
Profondeur : 92 mm
Mode de raccordement :
Bornier alimentation électrique auxiliaire 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornier alimentation électrique auxiliaire 0,2…2,5 mm² rigide AWG 24 à AWG 12
Bornier erreur 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornier erreur 0,2…2,5 mm² rigide AWG 24 à AWG 12
Bornier test du relais et remise à zéro des défauts 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornier test du relais et remise à zéro des défauts 0,2…2,5 mm² rigide AWG 24 à AWG 12
Bornier détecteur 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornier détecteur 0,2…2,5 mm² rigide AWG 24 à AWG 12
Bornier présence de tension 0,2…2,5 mm² souple AWG 24 à AWG 12
Bornier présence de tension 0,2…2,5 mm² rigide AWG 24 à AWG 12
Bornier alimentation électrique auxiliaire 0,25…2,5 mm² souple AWG 24 à AWG 12
Bornier erreur 0,25…2,5 mm² souple AWG 24 à AWG 12
Bornier test du relais et remise à zéro des défauts 0,25…2,5 mm² souple AWG 24 à AWG 12
Bornier détecteur 0,25…2,5 mm² souple AWG 24 à AWG 12
Bornier présence de tension 0,25…2,5 mm² souple AWG 24 à AWG 12
Longueur de dénudage des fils :
Erreur : 7 mm
Détecteur : 7 mm
Présence de tension : 7 mm
Alimentation électrique auxiliaire : 7 mm
Test du relais et remise à zéro des défauts : 7 mm
Couple de serrage :
Alimentation électrique auxiliaire : 0.6 N.m
Erreur : 0.6 N.m
Test du relais et remise à zéro des défauts : 0.6 N.m
Détecteur : 0.6 N.m
Présence de tension : 0.6 N.m
