Détails
- Plage détect courant alarme 80...100 %
- Pas de 9 mm : 6
- Hauteur : 97 mm
- Largeur : 54 mm
- Profondeur : 74 mm
- Robustesse mécanique :
- Protection IK 2 joules: IK07 conformément à EN 50102
- Protection IP: IP20 conformément à IEC 60529
- Protection IP: IP30 conformément à IEC 60529
- Protection IP: IP40 conformément à IEC 60529
- Vibrations 13,2 à 100 Hz: 0,7 g
- Vibrations 2 à 13,2 Hz: +/- 1 mm
- Tenue au feu conformément à IEC 60695-2-1
- Borne de raccordement auxiliaire :
- Alimentation électrique auxiliaire: bornier 0.2...2.5 mm² (AWG: 24...12) pour souple
- Alimentation électrique auxiliaire: bornier 0.2...2.5 mm² (AWG: 24...12) pour rigide
- Alimentation électrique auxiliaire: bornier 0.25...2.5 mm² (AWG: 24...12) pour souple
Erreur: bornier à vis 0.2...2.5 mm² (AWG: 24...12) pour souple
- Erreur: bornier à vis 0.2...4 mm² (AWG: 24...12) pour rigide
- Erreur: bornier à vis 0.25...2.5 mm² (AWG: 24...12) pour souple
- Test du relais et remise à zéro des défauts: bornier à vis 0.14...1 mm² (AWG: 26...16) pour souple
- Test du relais et remise à zéro des défauts: bornier à vis 0.14...1.5 mm² (AWG: 26...16) pour rigide
- Test du relais et remise à zéro des défauts: bornier à vis 0.25...0.5 mm² (AWG: 26...16) pour souple
- Détecteur: bornier à vis 0.14...1 mm² (AWG: 26...16) pour souple
- Détecteur: bornier à vis 0.14...1.5 mm² (AWG: 26...16) pour rigide
- Détecteur: bornier à vis 0.25...0.5 mm² (AWG: 26...16) pour souple
- Présence de tension: bornier à vis 0.2...2.5 mm² (AWG: 24...12) pour souple
- Présence de tension: bornier à vis 0.2...4 mm² (AWG: 24...12) pour rigide
- Présence de tension: bornier à vis 0.25...2.5 mm² (AWG: 24...12) pour souple
- Longueur de dénudage des fils :
- Alimentation électrique auxiliaire: 7 mm supérieur
- Erreur: 8 mm inférieur
- Test du relais et remise à zéro des défauts: 5 mm inférieur
- Détecteur: 5 mm supérieur
- Présence de tension: 8 mm inférieur
- Couple de serrage :
- Alimentation électrique auxiliaire: 0.6 N.m supérieur
- Erreur: 0.6 N.m inférieur
- Test du relais et remise à zéro des défauts: 0.25 N.m inférieur
- Détecteur: 0.25 N.m supérieur
- Présence de tension: 0.6 N.m inférieur
- Pas de 9 mm : 6
- Hauteur : 97 mm
- Largeur : 54 mm
- Profondeur : 74 mm
- Robustesse mécanique :
- Protection IK 2 joules: IK07 conformément à EN 50102
- Protection IP: IP20 conformément à IEC 60529
- Protection IP: IP30 conformément à IEC 60529
- Protection IP: IP40 conformément à IEC 60529
- Vibrations 13,2 à 100 Hz: 0,7 g
- Vibrations 2 à 13,2 Hz: +/- 1 mm
- Tenue au feu conformément à IEC 60695-2-1
- Borne de raccordement auxiliaire :
- Alimentation électrique auxiliaire: bornier 0.2...2.5 mm² (AWG: 24...12) pour souple
- Alimentation électrique auxiliaire: bornier 0.2...2.5 mm² (AWG: 24...12) pour rigide
- Alimentation électrique auxiliaire: bornier 0.25...2.5 mm² (AWG: 24...12) pour souple
Erreur: bornier à vis 0.2...2.5 mm² (AWG: 24...12) pour souple
- Erreur: bornier à vis 0.2...4 mm² (AWG: 24...12) pour rigide
- Erreur: bornier à vis 0.25...2.5 mm² (AWG: 24...12) pour souple
- Test du relais et remise à zéro des défauts: bornier à vis 0.14...1 mm² (AWG: 26...16) pour souple
- Test du relais et remise à zéro des défauts: bornier à vis 0.14...1.5 mm² (AWG: 26...16) pour rigide
- Test du relais et remise à zéro des défauts: bornier à vis 0.25...0.5 mm² (AWG: 26...16) pour souple
- Détecteur: bornier à vis 0.14...1 mm² (AWG: 26...16) pour souple
- Détecteur: bornier à vis 0.14...1.5 mm² (AWG: 26...16) pour rigide
- Détecteur: bornier à vis 0.25...0.5 mm² (AWG: 26...16) pour souple
- Présence de tension: bornier à vis 0.2...2.5 mm² (AWG: 24...12) pour souple
- Présence de tension: bornier à vis 0.2...4 mm² (AWG: 24...12) pour rigide
- Présence de tension: bornier à vis 0.25...2.5 mm² (AWG: 24...12) pour souple
- Longueur de dénudage des fils :
- Alimentation électrique auxiliaire: 7 mm supérieur
- Erreur: 8 mm inférieur
- Test du relais et remise à zéro des défauts: 5 mm inférieur
- Détecteur: 5 mm supérieur
- Présence de tension: 8 mm inférieur
- Couple de serrage :
- Alimentation électrique auxiliaire: 0.6 N.m supérieur
- Erreur: 0.6 N.m inférieur
- Test du relais et remise à zéro des défauts: 0.25 N.m inférieur
- Détecteur: 0.25 N.m supérieur
- Présence de tension: 0.6 N.m inférieur
Informations complémentaires

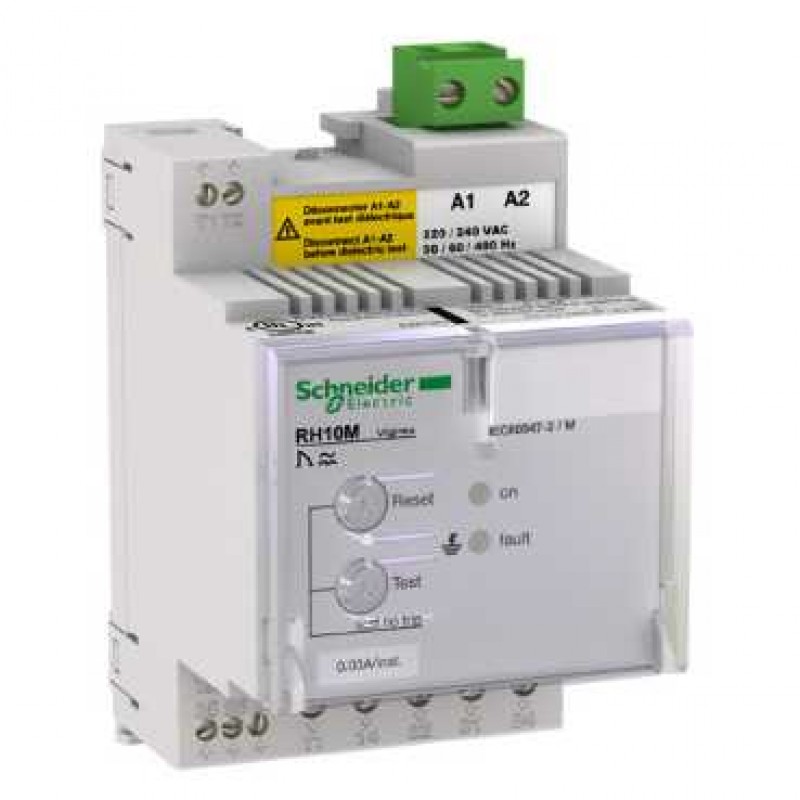

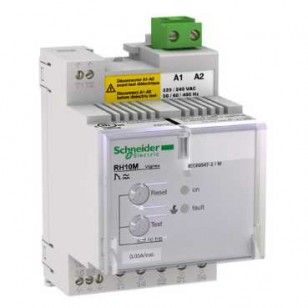

| Référence Fabricant | SCH56145 |
|---|---|
| Gamme produit | Vigirex |
| Télécharger la fiche produit | Fiche produit du SCH56145 |
| Commande minimum | 1 |
| Fabricant | SCHNEIDER MERLIN GERIN |
| Destockage | N/A |
