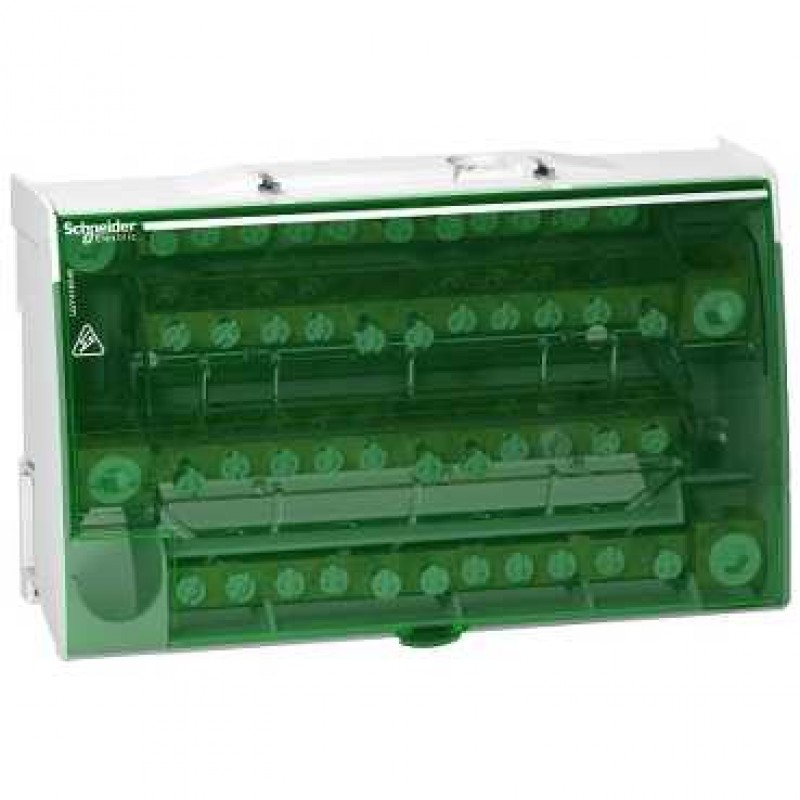

Répartiteur étagé Linergy 4P 160 A

Support de montage : Rail DIN
Compatibilité produit : Enveloppes Spacial
Description des pôles : 4P
Départs du bornier répartiteur : 4 x 12 holes
[Ue] tension assignée d'emploi :
230 V CA (Ph/N)
440 V CA (Ph/Ph)
[Ui] tension assignée d'isolement : 500 V CA
[Uimp] tension assignéede tenue aux chocs : 8 kV
[Ie] courant assigné d'emploi : 160 A à 40 °C
[Icw] courant assigné de courte durée admissible : 8.4 kA 1 s
[Ipk] courant assigné de crête admissible : 36 kA
Mode de raccordement :
Distribution: bornes à vis, 3 x 4...25 mm² (souple) avec extrémité de câble
Alimentation: bornes à vis, 1 x 25...70 mm² (rigide)
Alimentation: bornes à vis, 1 x 16...50 mm² (souple) avec extrémité de câble
Distribution: bornes à vis, 3 x 10...35 mm² (rigide)
Distribution: bornes à vis, 8 x 2.5...25 mm² (rigide)
Distribution: bornes à vis, 8 x 1.5...16 mm² (souple) avec extrémité de câble
Couple de serrage :
Distribution: Ø7.5 mm, 2 N.m avec plat tournevis
Distribution: Ø7.5 mm, 2 N.m avec PZ2 tournevis
Alimentation: Ø12 mm, 5 N.m avec plat tournevis
Alimentation: Ø12 mm, 5 N.m avec PZ2 tournevis
Distribution: Ø9 mm, 2.5 N.m avec plat tournevis
Distribution: Ø9 mm, 2.5 N.m avec PZ2 tournevis
Pas de 9 mm : 18
Hauteur : 50.5 mm
Largeur : 174 mm
Profondeur : 100 mm
Couleur : Blanc RAL 9003
