Détails
Forme des broches : Plat / Plat (type PCB)
Résistance moyenne : 360 Ohm (DC) à 20 °C +/- 10 %
Limites de la tension assignée d'emploi : 9,6 à 13,2 V DC
[ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
[uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
Matériau des contacts : Alliage d'argent (Ag/Ni)
[ie] courant assigné d'emploi : 12 A, non (AC-1/DC-1) conformément à IEC / 0,25, "O'' (AC-1/DC-1) conformément à IEC
Courant commuté minimum : 5 mA
Tension de coupure maximale : 300 V DC / 400 V AC
Tension de commutation minimale : 5 V
Pouvoir de commutation maximum : 3000 VA (AC) / 336 W (DC)
Capacité de commutation minimum : 300 mW
Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
Durée de vie mécanique : 30000000 cycle
Durée de vie électrique : >= 100000 cycle pour résistif charge à 12 A, 250 V
Temps de fonctionnement : 4 ms entre de-énergisation bobine et rep cont inhib / 9 ms entre énergisation bobine et ep cont inhib
Marquage : CE
Catégorie de protection : RT I
Position de montage : Toutes positions
Largeur hors tout cao : 13 mm
Hauteur hors tout cao : 29 mm
Profondeur hors tout cao : 20 mm
Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
Courant de charge : 12 A à 250 V AC / 12 A à 28 V DC
Consommation moyenne en w : 0.45 W DC
Seuil de tension de retombée : >= 0,1 Uc DC
Résistance moyenne : 360 Ohm (DC) à 20 °C +/- 10 %
Limites de la tension assignée d'emploi : 9,6 à 13,2 V DC
[ui] tension assignée d'isolement : 400 V conformément à EN/IEC 60947
[uimp] tension assignéede tenue aux chocs : 3.6 kV conformément à IEC 61000-4-5
Matériau des contacts : Alliage d'argent (Ag/Ni)
[ie] courant assigné d'emploi : 12 A, non (AC-1/DC-1) conformément à IEC / 0,25, "O'' (AC-1/DC-1) conformément à IEC
Courant commuté minimum : 5 mA
Tension de coupure maximale : 300 V DC / 400 V AC
Tension de commutation minimale : 5 V
Pouvoir de commutation maximum : 3000 VA (AC) / 336 W (DC)
Capacité de commutation minimum : 300 mW
Vitesse de commande : <= 600 cycles/hour sous-charge / <= 72000 cycles/hour sans charge
Durée de vie mécanique : 30000000 cycle
Durée de vie électrique : >= 100000 cycle pour résistif charge à 12 A, 250 V
Temps de fonctionnement : 4 ms entre de-énergisation bobine et rep cont inhib / 9 ms entre énergisation bobine et ep cont inhib
Marquage : CE
Catégorie de protection : RT I
Position de montage : Toutes positions
Largeur hors tout cao : 13 mm
Hauteur hors tout cao : 29 mm
Profondeur hors tout cao : 20 mm
Description des bornes iso n°1 : (11-12-14)OC / (A1-A2)CO
Courant de charge : 12 A à 250 V AC / 12 A à 28 V DC
Consommation moyenne en w : 0.45 W DC
Seuil de tension de retombée : >= 0,1 Uc DC
Informations complémentaires

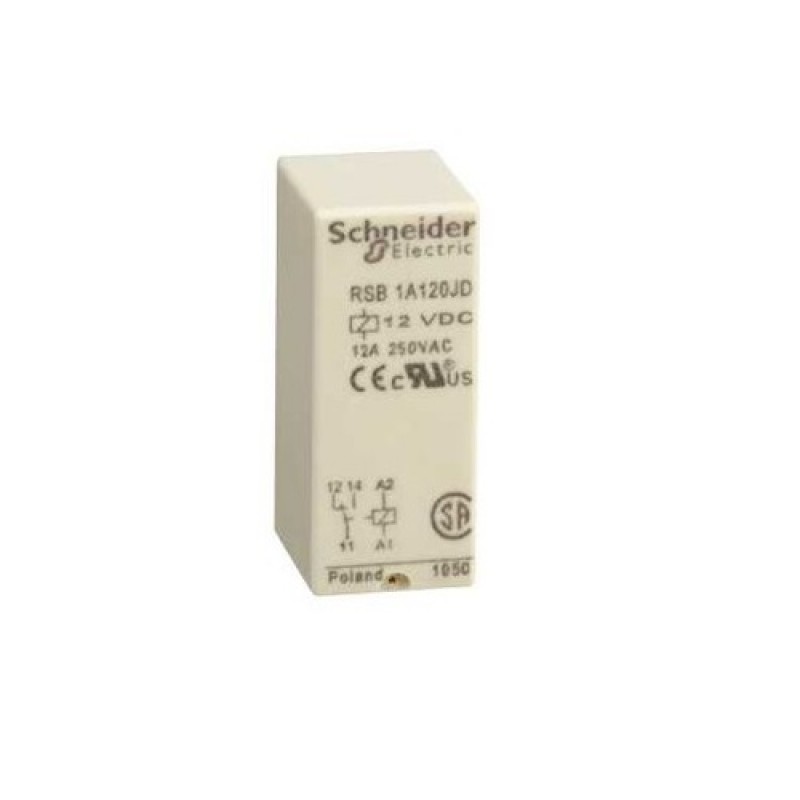

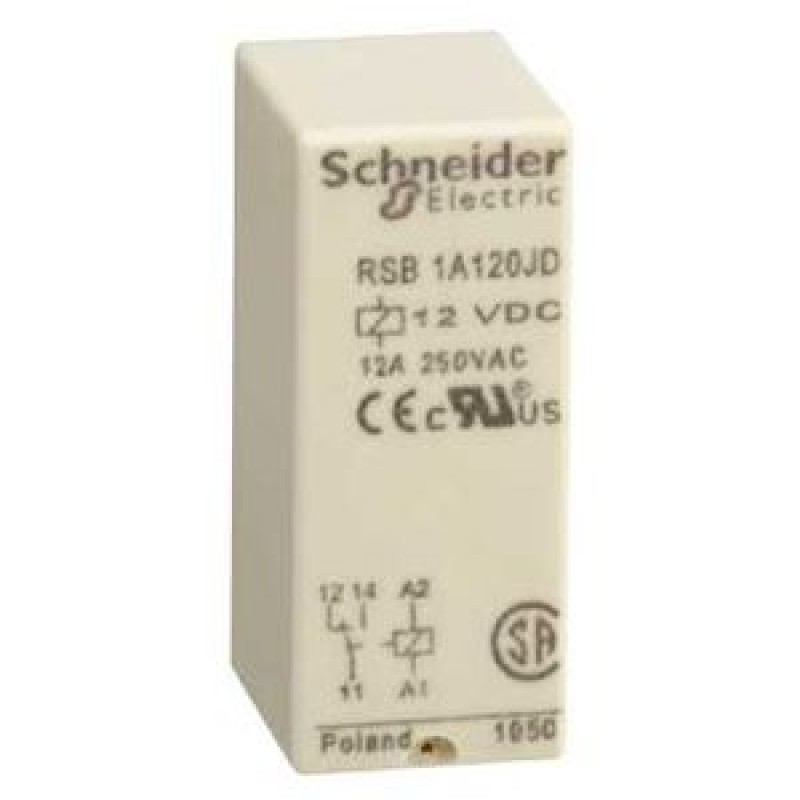

| Référence Fabricant | SCHRSB1A120JD |
|---|---|
| Gamme produit | Non |
| Télécharger la fiche produit | N/A |
| Commande minimum | 1 |
| Fabricant | SCHNEIDER MERLIN GERIN |
| Destockage | Oui |
