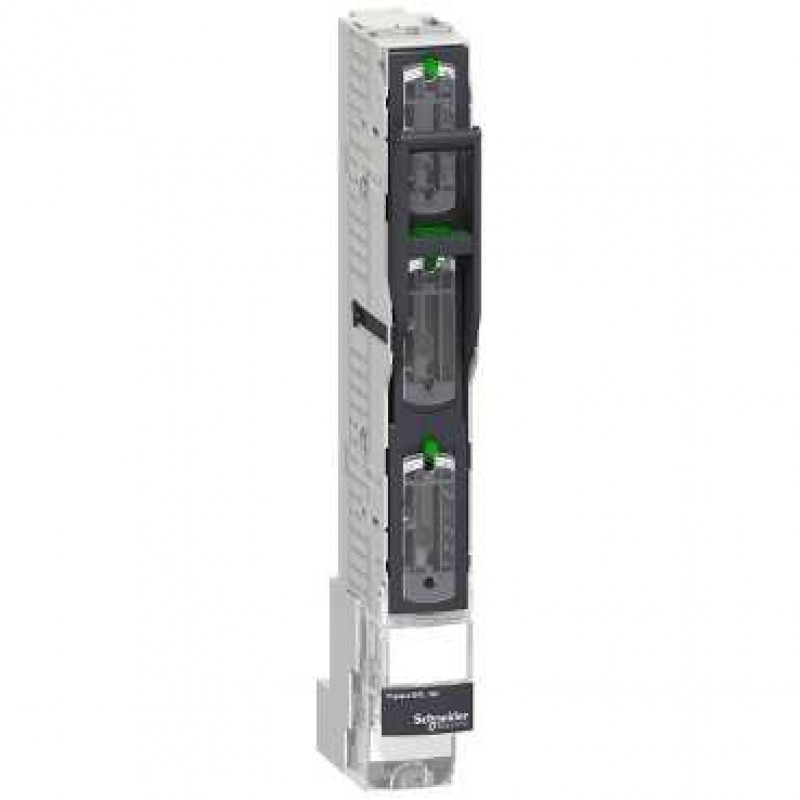

Raccord. par crochets sur jdb 100mm - vis M8

Référence Produit: SCHLV480852

161,19 € TTC

Description rapide

Type de produit ou de composant : Contrôleur de fusible séparé
Prévision de verrouillage : Cadenassable
Mode d'installation : Vertical - horizontal
Support de montage : Jeu de barres
Emplacement de montage : L'un sur l'autre
Service assigné : Ininterrompu
Pouvoir de coupure et de fermeture assigné :
Icm 210 A conformément à EN/IEC 60947-3 415 V
Icm 210 A 500 V
Icm 210 A 690 V
Icn 100 A 415 V
Icn 100 A 500 V
Icn 100 A 690 V
Durée de vie mécanique : 1600 cycle
Durée de vie électrique :
AC-21B : 200 cycle 690 V AC 50/60 Hz
AC-22B : 200 cycle 500 V AC 50/60 Hz
AC-23B : 200 cycle 415 V
Couple de serrage : 14 N.m
Hauteur : 405 mm
Largeur : 50 mm
Profondeur : 123 mm

Disponibilité : Produit sur commande (3-7 jours)


Détails

Gamme de produits : ISFL160
Nom d'interrupteur fusible : ISFL160
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible :
NH00
NH000
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ie] courant assigné d'emploi :
AC-22B : 160 A AC 50/60 Hz 220/240 V
AC-22B : 160 A AC 50/60 Hz 380/415 V
AC-22B : 100 A AC 50/60 Hz 660/690 V
AC-22B : 160 A AC 50/60 Hz 440/480 V
AC-22B : 160 A AC 50/60 Hz 500 V
AC-23B : 160 A AC 50/60 Hz 220/240 V
AC-23B : 160 A AC 50/60 Hz 380/415 V
[Ith] courant thermique conventionnel :
160 A ( 40 °C ) horizontale
160 A ( 40 °C ) verticale
136 A ( 60 °C ) horizontale
136 A ( 60 °C ) verticale
144 A ( 55 °C ) horizontale
160 A ( 45 °C ) verticale
160 A ( 45 °C ) horizontale
152 A ( 50 °C ) verticale
152 A ( 50 °C ) horizontale
144 A ( 55 °C ) verticale
128 A ( 65 °C ) verticale
128 A ( 65 °C ) horizontale
120 A ( 70 °C ) verticale
120 A ( 70 °C ) horizontale
[Ithe] courant thermique d'emploi sous enveloppe : 160 A ( 40 °C ) / dissipation de puissance par fusible: 12 W vertical - horizontal
[Ui] tension assignée d'isolement : 800 V AC 50/60 Hz conformément à EN 60947-3
[Uimp] tension assignéede tenue aux chocs : 8 kV
[Ue] tension assignée d'emploi :
690 V AC 50/60 Hz
800 V AC 50/60 Hz AC-20
Aptitude au sectionnement : Oui conformément à IEC EN 60947-3
Coupure pleinement apparente : Non
Coupure visible : Oui
Mode de raccordement :
Connexion à vis en aval M8 160 A
Raccordement direct en amont M8 160 A jeu de barres 100 mm
Raccordement direct en amont M8 160 A jeu de barres 185 mm
Niveau de pollution : 3 conformément à IEC 60947

Informations complémentaires

Référence Fabricant SCHLV480852
Gamme produit N/A
Télécharger la fiche produit N/A
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
