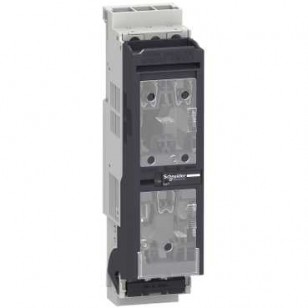

Montage panneau - FPAV interrupteur. Fusibles-sectionneur

Gamme de produits : ISFT100N
Nom d'interrupteur fusible : ISFT100N
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH000
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ie] courant assigné d'emploi :
AC-21B : 100 A AC 50/60 Hz 440/480 V
AC-21B : 100 A AC 50/60 Hz 500 V
AC-21B : 100 A AC 50/60 Hz 660/690 V
AC-21B : 100 A AC 50/60 Hz 220/240 V
AC-21B : 100 A AC 50/60 Hz 380/415 V
AC-22B : 100 A AC 50/60 Hz 220/240 V
AC-22B : 100 A AC 50/60 Hz 380/415 V
AC-22B : 100 A AC 50/60 Hz 440/480 V
AC-22B : 100 A AC 50/60 Hz 500 V
AC-23B : 100 A AC 50/60 Hz 220/240 V
AC-23B : 100 A AC 50/60 Hz 380/415 V
DC-21B : 100 A DC 125 V 3 pôle en série
DC-21B : 100 A DC 220 V 3 pôle en série
DC-21B : 100 A DC 440 V 3 pôle en série
DC-22B : 100 A DC 125 V 3 pôle en série
DC-22B : 100 A DC 220 V 3 pôle en série
DC-22B : 100 A DC 440 V 3 pôle en série
[Ith] courant thermique conventionnel :
100 A ( 40 °C ) dissipation de puissance par fusible: 7.5 W
100 A ( 40 °C ) horizontale
100 A ( 40 °C ) verticale
70 A ( 70 °C ) horizontale
70 A ( 70 °C ) verticale
75 A ( 65 °C ) horizontale
75 A ( 65 °C ) verticale
80 A ( 60 °C ) horizontale
80 A ( 60 °C ) verticale
85 A ( 55 °C ) horizontale
85 A ( 55 °C ) verticale
90 A ( 50 °C ) horizontale
90 A ( 50 °C ) verticale
95 A ( 45 °C ) horizontale
95 A ( 45 °C ) verticale
[Ithe] courant thermique d'emploi sous enveloppe : 100 A ( 40 °C ) / dissipation de puissance par fusible: 7.5 W
[Ui] tension assignée d'isolement :
800 V AC 50/60 Hz
800 V DC
[Uimp] tension assignéede tenue aux chocs : 8 kV
[Ue] tension assignée d'emploi :
440 V DC
690 V AC 50/60 Hz
690 V AC 50/60 Hz AC-20
690 V DC DC-20
Aptitude au sectionnement : Oui
Coupure visible : Oui
Niveau de pollution : 3 conformément à IEC 60947
