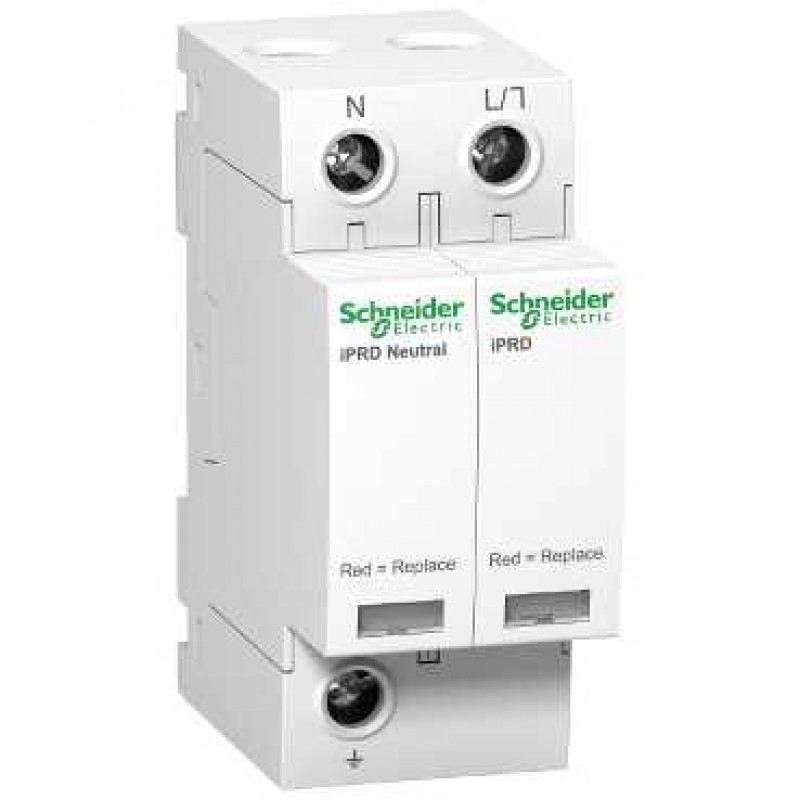

iPRD 20r parafoudre 1PN, 20kA 350V, avec report signalisation

Classe de parafoudre : Type 2
Technologie du parafoudre : MOV + GDT
[Ue] tension assignée d'emploi :
230 V (+/- 10 %) AC 50/60 Hz
400 V (+/- 10 %) AC 50/60 Hz
Courant nominal de décharge :
Mode différentiel : 5 kA L/N
Mode commun : 5 kA L/PE
Mode commun : 5 kA N/PE
Courant de décharge maximal :
Mode commun : 20 kA L/PE
Mode commun : 20 kA N/PE
Mode différentiel : 20 kA L/N
[Uc] tension maximale de service permanent :
Mode commun : 260 V N/PE
Mode commun : 350 V L/PE
Mode différentiel : 350 V L/N
[Up] niveau de protection en tension :
1.1 kV type 2 mode différentiel L/N
1.4 kV type 2 mode commun N/PE
[Ut] surtension temporaire :
Tenue : 337 V L/N pour 5 s
Tenue : 442 V L/PE pour 5 s
Mode de défaillance en sécurité : 1200 V N/PE pour 200 ms
Mode de défaillance en sécurité : 1453 V L/PE pour 200 ms
Type de sectionneur :
Disjoncteur associé iC60N 20 A Icu 10 kA courbe C
Disjoncteur associé iC60H 20 A Icu 15 kA courbe C
Disjoncteur associé iC60L 20 A Icu 25 kA courbe C
Disjoncteur associé NG125H 63 A Icu 36 kA courbe C
Disjoncteur associé NG125L 63 A Icu 50 kA courbe C
Courant de court-circuit : 50 kA
Résistance de court-circuit : 50 kA
Signalisation locale : Repère couleur: blanc/rouge
Tension circuit de signalisation : AC : 250 V 50/60 Hz
Courant de sortie signalisation : 0,25 A
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 69 mm
Couleur : Blanc ( RAL 9003 )
Temps de réponse : <= 25 ns
Courant résiduel :
0.6 mA
0.003 mA
Mode de raccordement :
Borne du type à cage partie supérieure 2.5...35 mm²
Borne du type à cage dessous 2.5...35 mm²
Couple de serrage : 2.5 N.m
