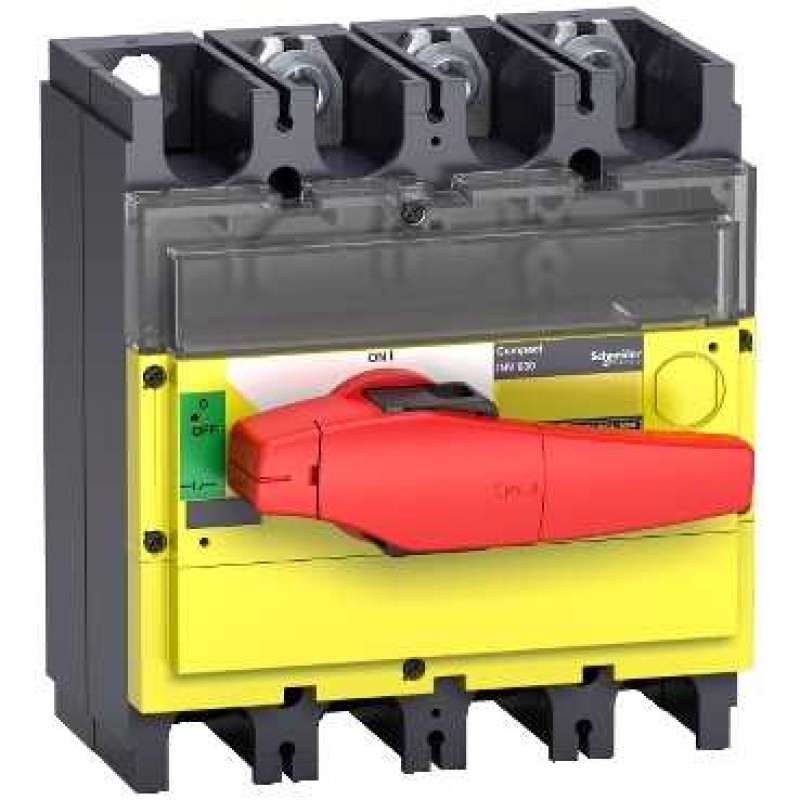

Interrupteursectionneur à coupure visible Interpact INV500 3P 500 A

Référence Produit: SCH31192

652,32 € TTC

Description rapide

Type de commande : Poignée rotative
Mode d'installation : Fixe
Support de montage :
Platine
Rail
Raccordement haut : Façade
Raccordement bas : Façade
Puissance maximum :
AC-23 : 355 kW 500/525 V AC 50/60 Hz
AC-23 : 250 kW 440 V AC 50/60 Hz
AC-23 : 132 kW 220/240 V AC 50/60 Hz
AC-23 : 150 kW 230 V NEMA AC 50/60 Hz
AC-23 : 250 kW 380/415 V AC 50/60 Hz
AC-23 : 250 kW 480 V NEMA AC 50/60 Hz
AC-23 : 500 kW 660/690 V AC 50/60 Hz
Service assigné Ininterrompu
[Icw] courant assigné de courte durée admissible 11.5 kA ( 3 s ) conformément à IEC 60947-3
20 kA ( 1 s ) conformément à IEC 60947-3
4 kA ( 30 s ) conformément à IEC 60947-3
4.9 kA ( 20 s ) conformément à IEC 60947-3
Durée de vie mécanique :
10000 cycle
Durée de vie électrique :
DC-23A : 1000 cycle 125 V DC
AC-21A : 1000 cycle 440 V AC 50/60 Hz
AC-21A : 1000 cycle 500 V AC 50/60 Hz
AC-21A : 1000 cycle 690 V AC 50/60 Hz
AC-22A : 1000 cycle 440 V AC 50/60 Hz
AC-22A : 1000 cycle 500 V AC 50/60 Hz
AC-22A : 1000 cycle 690 V AC 50/60 Hz
AC-23A : 1000 cycle 440 V AC 50/60 Hz
AC-23A : 1000 cycle 500 V AC 50/60 Hz
AC-23A : 1000 cycle 690 V AC 50/60 Hz
DC-21A : 1000 cycle 125 V DC
DC-22A : 1000 cycle 125 V DC
Pas de raccordement : 45 mm
Hauteur : 205 mm
Largeur : 185 mm
Profondeur : 130 mm

Disponibilité : Produit sur commande (3-7 jours)


Détails

Gamme : Compact
Nom du produit : Compact INV
Description des pôles : 3P
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Couleur de poignée : RED
[Ie] courant assigné d'emploi :
AC-22A : 500 A AC 50/60 Hz 220/240 V
DC-22A : 500 A DC 125 V 2 pôles en série
AC-22A : 500 A AC 50/60 Hz 380/415 V
AC-23A : 500 A AC 50/60 Hz 220/240 V
AC-23A : 500 A AC 50/60 Hz 660/690 V
AC-22A : 500 A AC 50/60 Hz 480 V NEMA
AC-21A : 500 A AC 50/60 Hz 660/690 V
AC-23A : 500 A AC 50/60 Hz 380/415 V
DC-23A : 500 A DC 125 V 2 pôles en série
AC-22A : 500 A AC 50/60 Hz 660/690 V
AC-22A : 500 A AC 50/60 Hz 440/480 V
AC-23A : 500 A AC 50/60 Hz 440/480 V
AC-21A : 500 A AC 50/60 Hz 220/240 V
AC-22A : 500 A AC 50/60 Hz 500/525 V
AC-23A : 500 A AC 50/60 Hz 500/525 V
AC-21A : 500 A AC 50/60 Hz 440/480 V
AC-23A : 500 A AC 50/60 Hz 480 V NEMA
AC-21A : 500 A AC 50/60 Hz 500/525 V
AC-21A : 500 A AC 50/60 Hz 380/415 V
DC-21A : 500 A DC 125 V 2 pôles en série
AC-21A : 500 A AC 50/60 Hz 480 V NEMA
[Ui] tension assignée d'isolement : 750 V AC 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 8 kV
[Ith] courant thermique conventionnel : 500 A ( 60 °C )
[Icm] pouvoir assigné de fermeture en court-circuit :
330 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont
50 kA 690 V AC 50/60 Hz sectionneur seulement
[Ue] tension assignée d'emploi :
125 V DC
690 V AC 50/60 Hz
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Oui
Degré de pollution : 3

Informations complémentaires

Référence Fabricant SCH31192
Gamme produit INV320...630
Télécharger la fiche produit N/A
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
Destockage N/A
