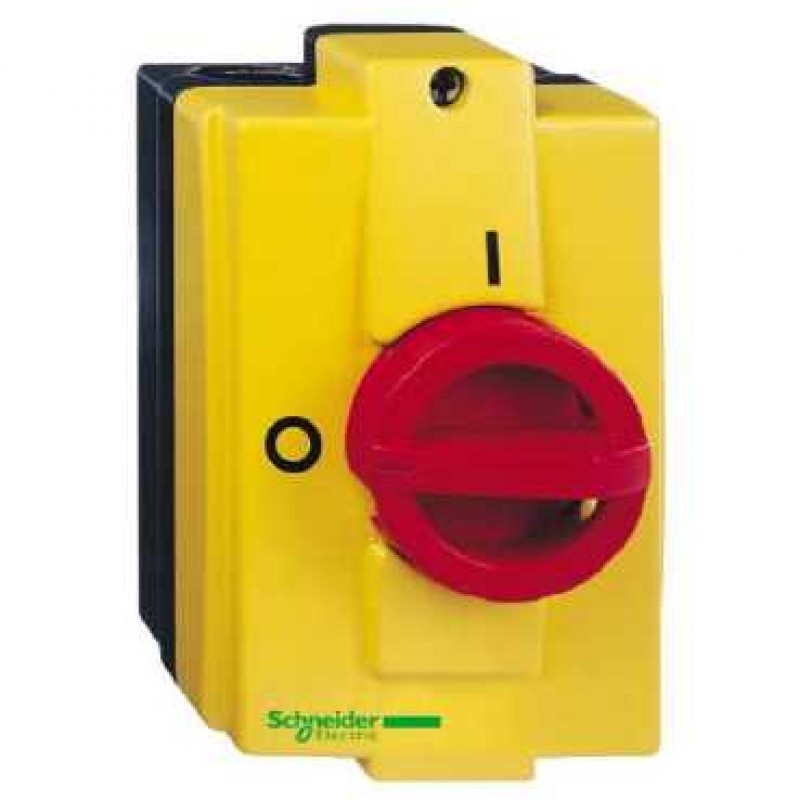

Interrupteur-sectionneur en coffret Vario VCFN - 3P - 16 A

- Couleur de poignée : rouge
- Couleur du plastron de la commande : Jaune
- Cadenassage de la commande rotative : Avec
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée rotative
- Plombage : Oui
- [Ue] tension assignée d'emploi : 690 V CA
- [Uimp] tension assignéede tenue aux chocs : 8 kV
- [Ie] courant assigné d'emploi : 11 A à 400 V AC-23A
- Puissance assignée d'emploi en W : 5.5 kW à 400 V AC-23
- Classe de service intermittent : 30
- Pouvoir de fermeture :
- 200 A à 400 V (AC-21A
- 200 A à 400 V (AC-22A
- 200 A à 400 V (AC-23A
- [Icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
- [Icw] courant assigné de courte durée admissible : 140 A à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel :
- 6 kA à 400 V - fusible associé 20 A aM
- 6 kA à 400 V - fusible associé 20 A gG
Pouvoir de coupure :
- 200 A à 400 V AC-21A
- 200 A à 400 V AC-22A
- 200 A à 400 V AC-23A
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique :
- 30000 cycle sur DC-1...5
- 50000 cycle sur AC-21
- Mode de raccordement :
- Télécommande: connecteur câble 4 mm² - rigidité du câble: souple - avec extrémité de câble
- Télécommande: connecteur câble 4 mm² - rigidité du câble: rigide
- Couple de serrage : Télécommande: 0.7 N.m - sur connecteur
- Prévision de verrouillage : Cadenassable par 1 (tige Ø 8 mm) ou 3 cadenas (tige Ø 6 mm)
- Dimension de base : 60 x 60 mm
- Hauteur : 131 mm
- Largeur : 82.5 mm
- Profondeur : 106 mm
