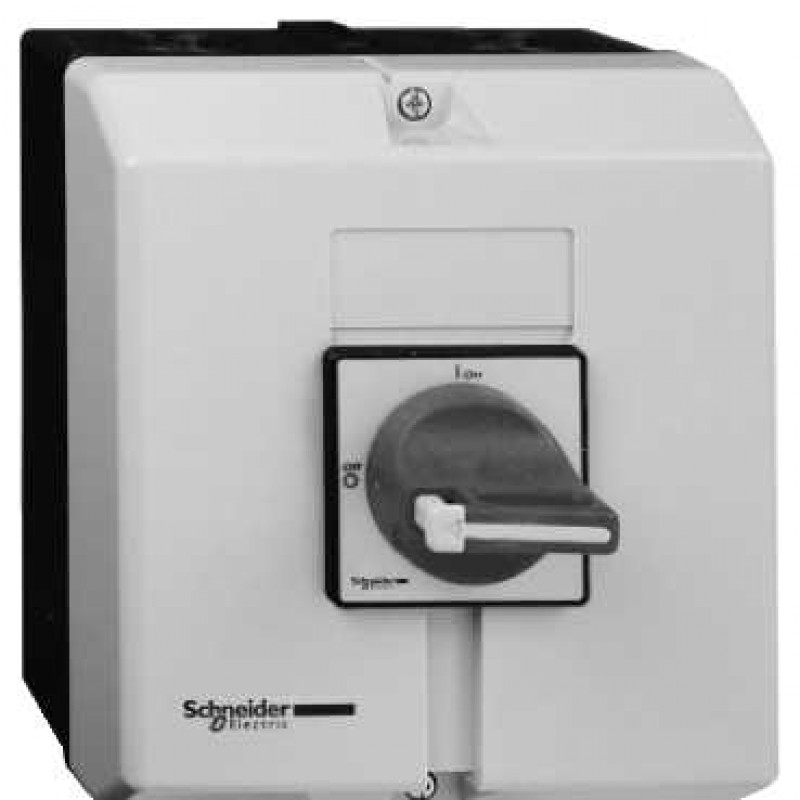

Interrupteur-sectionneur en coffret Vario VCF - 3P - 63A

- Cadenassage de la commande rotative : Avec
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée rotative
- Plombage : Oui
- [Ue] tension assignée d'emploi : 690 V CA
- [Uimp] tension assignéede tenue aux chocs : 8 kV
- [Ie] courant assigné d'emploi : 57 A à 400 V AC-23A
- Puissance assignée d'emploi en W : 30 kW à 400 V AC-23
- Classe de service intermittent : 30
- Pouvoir de fermeture :
- 800 A à 400 V (AC-21A
- 800 A à 400 V (AC-22A
- 800 A à 400 V (AC-23A
- [Icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V au Ipeak
- [Icw] courant assigné de courte durée admissible : 960 A à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel :
- 10 kA à 400 V - fusible associé 80 A aM
- 10 kA à 400 V - fusible associé 80 A gG
Pouvoir de coupure :
- 640 A à 400 V AC-21A
- 640 A à 400 V AC-22A
- 640 A à 400 V AC-23A
- Durée de vie mécanique : 30000 cycle
- Durée de vie électrique :
- 30000 cycle sur AC-21
- 30000 cycle sur DC-1...5
- Mode de raccordement :
- Télécommande: connecteur câble 16 mm² - rigidité du câble: souple - avec extrémité de câble
- Télécommande: connecteur câble 25 mm² - rigidité du câble: rigide
- Couple de serrage : Télécommande: 4 N.m - sur connecteur
- Prévision de verrouillage : Verrouillable par 3 cadenas maximum (tige de Ø 4 mm à Ø 8 mm)
- Dimension de base : 60 x 60 mm
- Hauteur : 170 mm
- Largeur : 150 mm
- Profondeur : 152 mm
