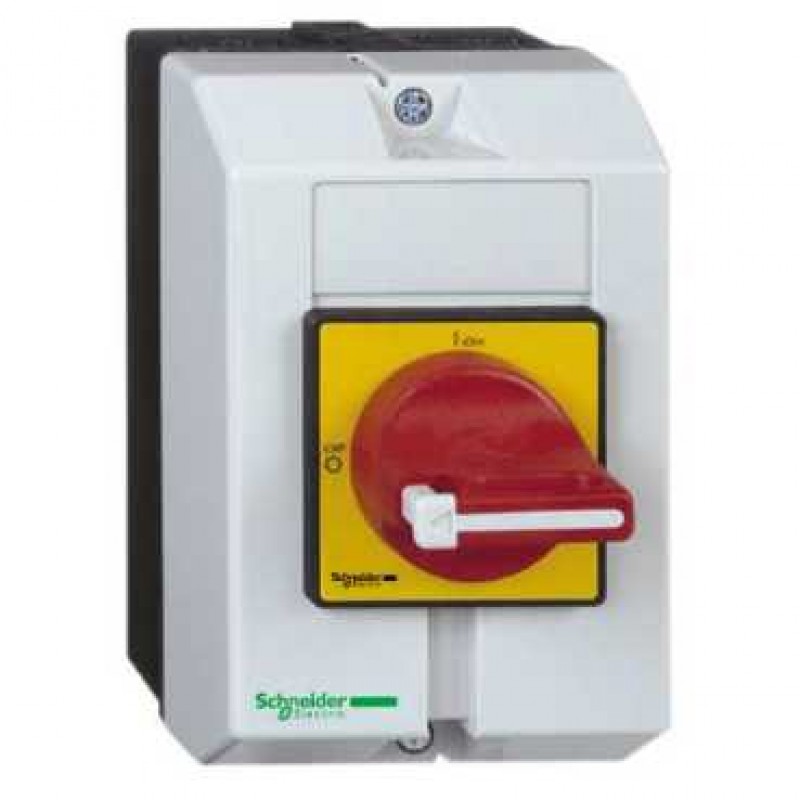

Interrupteur-sectionneur en coffret Vario VCF - 3P - 25A

- Couleur de poignée : rouge
- Couleur du plastron de la commande : Jaune
- Cadenassage de la commande rotative : Avec
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée rotative
- Plombage : Oui
- [Ue] tension assignée d'emploi : 690 V CA
- [Uimp] tension assignéede tenue aux chocs : 8 kV
- [Ie] courant assigné d'emploi : 21.8 A à 400 V AC-23A
- Puissance assignée d'emploi en W : 11 kW à 400 V AC-23
- Classe de service intermittent : 30
- Pouvoir de fermeture :
- 320 A à 400 V (AC-21A
- 320 A à 400 V (AC-22A
- 320 A à 400 V (AC-23A
- [Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
- [Icw] courant assigné de courte durée admissible : 384 A à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel :
- 10 kA à 400 V - fusible associé 35 A aM
- 10 kA à 400 V - fusible associé 35 A gG
Pouvoir de coupure :
- 250 A à 400 V AC-21A
- 250 A à 400 V AC-22A
- 250 A à 400 V AC-23A
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique :
- 100000 cycle sur AC-21
- 30000 cycle sur DC-1...5
- Mode de raccordement :
- Télécommande: connecteur câble 10 mm² - rigidité du câble: rigide -
- Télécommande: connecteur câble 6 mm² - rigidité du câble: souple - avec extrémité de câble
- Couple de serrage : Télécommande: 2.1 N.m - sur connecteur
- Prévision de verrouillage : Verrouillable par 3 cadenas maximum (tige de Ø 4 mm à Ø 8 mm)
- Dimension de base : 60 x 60 mm
- Hauteur : 146 mm
- Largeur : 90 mm
- Profondeur : 131 mm
