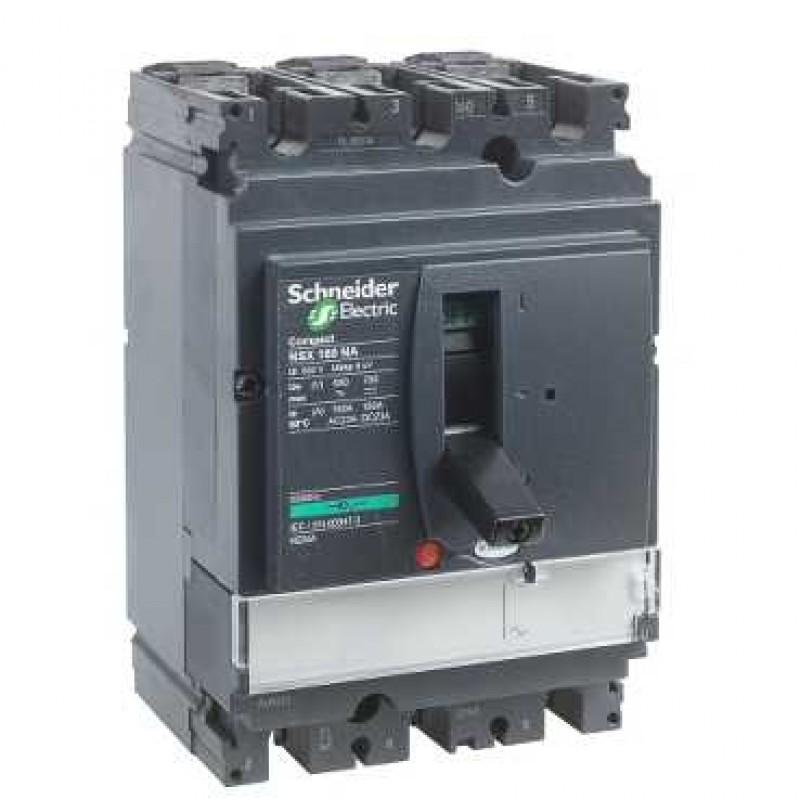

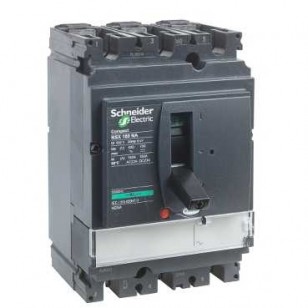

Interrupteur-sectionneur compact NSX160NA 3P

Gamme : Compact
Nom du produit : Compact NSX
Fonction produit : Interrupteur-sectionneur
Nom abrégé de l'appareil : Compact NSX160NA
Description des pôles : 3P
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
[Ie] courant assigné d'emploi :
AC-22A : 160 A AC 50/60 Hz 440/480 V
AC-22A : 160 A AC 50/60 Hz 660/690 V
AC-22A : 160 A AC 50/60 Hz 220/240 V
AC-22A : 160 A AC 50/60 Hz 380/415 V
AC-23A : 160 A AC 50/60 Hz 440/480 V
DC-22A : 160 A DC 500 V 2 pôles en série
AC-23A : 160 A AC 50/60 Hz 380/415 V
AC-22A : 160 A AC 50/60 Hz 500/525 V
AC-23A : 160 A AC 50/60 Hz 500/525 V
AC-23A : 160 A AC 50/60 Hz 220/240 V
DC-23A : 160 A DC 500 V 2 pôles en série
AC-23A : 160 A AC 50/60 Hz 660/690 V
AC-22A : 160 A AC 50/60 Hz 480 V NEMA AB1
AC-23A : 160 A AC 50/60 Hz 480 V NEMA AB1
DC-22A : 160 A DC 250 V 1 pôle en série
DC-23A : 160 A DC 250 V 1 pôle en série
[Ui] tension assignée d'isolement : 800 V AC 50/60 Hz conformément à IEC 60947-3
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-3
[Ith] courant thermique conventionnel : 160 A ( 60 °C )
[Icm] pouvoir assigné de fermeture en court-circuit :
330 kA avec coupe-circuit de protection en amont
3.6 kA sectionneur seulement
[Ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-3
Codification du pouvoir de coupure : NA
Aptitude au sectionnement :
Oui conformément à EN 60947-3
Oui conformément à IEC 60947-3
Coupure pleinement apparente : Oui
Coupure visible : Non
Degré de pollution : 3 conformément à IEC 60664-1
