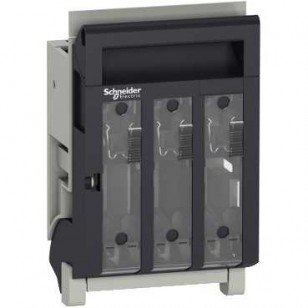

Détails
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH000
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ith] courant thermique conventionnel :
100 A ( 40 °C ) power dissipation per fuse: 9 W horizontal
100 A ( 40 °C ) power dissipation per fuse: 9 W vertical
95 A ( 45 °C ) power dissipation per fuse: 8.92 W horizontal
95 A ( 45 °C ) power dissipation per fuse: 8.92 W vertical
90 A ( 50 °C ) power dissipation per fuse: 8.85 W horizontal
90 A ( 50 °C ) power dissipation per fuse: 8.85 W vertical
85 A ( 55 °C ) power dissipation per fuse: 8.77 W horizontal
85 A ( 55 °C ) power dissipation per fuse: 8.77 W vertical
80 A ( 60 °C ) power dissipation per fuse: 8.7 W horizontal
80 A ( 60 °C ) power dissipation per fuse: 8.7 W vertical
75 A ( 65 °C ) power dissipation per fuse: 8 W horizontal
75 A ( 65 °C ) power dissipation per fuse: 8 W vertical
70 A ( 70 °C ) power dissipation per fuse: 7.3 W horizontal
70 A ( 70 °C ) power dissipation per fuse: 7.3 W vertical
[Ithe] courant thermique d'emploi sous enveloppe : 100 A ( 40 °C ) / dissipation de puissance par fusible: 9 W
Service assigné : Ininterrompu
[Ui] tension assignée d'isolement :
800 V CA 50/60 Hz
800 V CC
[Uimp] tension assignée de tenue aux chocs 6 kV
[Ue] tension assignée d'emploi :
800 V CA 50/60 Hz AC-20
800 V CC DC-20
[Ie] courant assigné d'emploi :
100 A AC-21B 440/480 V CA 50/60 Hz
100 A AC-21B 440/480 V CA 50/60 Hz
100 A AC-21B 500 V CA 50/60 Hz
100 A AC-21B 660/690 V CA 50/60 Hz
100 A AC-21B 220/240 V CA 50/60 Hz
100 A AC-21B 380/415 V CA 50/60 Hz
100 A AC-22B 220/240 V CA 50/60 Hz
100 A AC-22B 380/415 V CA 50/60 Hz
100 A DC-21B 220 V CC 3 pôle en série
100 A DC-21B 440 V CC 3 pôle en série
Pouvoir de coupure et de fermeture assigné :
Icn 80000 A 415 V
Icn 50000 A 500 V
Icn 50000 A 690 V
In 100 A 415 V
In 100 A 500 V
In 100 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 2000 cycle
Durée de vie électrique :
300 cycle 690 V CA 50/60 Hz AC-21B
300 cycle 690 V CA 50/60 Hz AC-21B
300 cycle 415 V CA 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur :
RAL 7016 poignée
RAL 7035 chassis
Position de montage :
Horizontal
Vertical
Mode d'installation : Fixe
Support de montage :
Platine de montage
Rail DIN avec accessoires spécifiques
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Bornes à vis de serrage
Mode de raccordement :
Screw clamp terminals upstream 100 A cable 1.5...50 mm²
Screw clamp terminals downstream 100 A cable 1.5...50 mm²
Couple de serrage : Bornier : 3 N.m
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH000
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ith] courant thermique conventionnel :
100 A ( 40 °C ) power dissipation per fuse: 9 W horizontal
100 A ( 40 °C ) power dissipation per fuse: 9 W vertical
95 A ( 45 °C ) power dissipation per fuse: 8.92 W horizontal
95 A ( 45 °C ) power dissipation per fuse: 8.92 W vertical
90 A ( 50 °C ) power dissipation per fuse: 8.85 W horizontal
90 A ( 50 °C ) power dissipation per fuse: 8.85 W vertical
85 A ( 55 °C ) power dissipation per fuse: 8.77 W horizontal
85 A ( 55 °C ) power dissipation per fuse: 8.77 W vertical
80 A ( 60 °C ) power dissipation per fuse: 8.7 W horizontal
80 A ( 60 °C ) power dissipation per fuse: 8.7 W vertical
75 A ( 65 °C ) power dissipation per fuse: 8 W horizontal
75 A ( 65 °C ) power dissipation per fuse: 8 W vertical
70 A ( 70 °C ) power dissipation per fuse: 7.3 W horizontal
70 A ( 70 °C ) power dissipation per fuse: 7.3 W vertical
[Ithe] courant thermique d'emploi sous enveloppe : 100 A ( 40 °C ) / dissipation de puissance par fusible: 9 W
Service assigné : Ininterrompu
[Ui] tension assignée d'isolement :
800 V CA 50/60 Hz
800 V CC
[Uimp] tension assignée de tenue aux chocs 6 kV
[Ue] tension assignée d'emploi :
800 V CA 50/60 Hz AC-20
800 V CC DC-20
[Ie] courant assigné d'emploi :
100 A AC-21B 440/480 V CA 50/60 Hz
100 A AC-21B 440/480 V CA 50/60 Hz
100 A AC-21B 500 V CA 50/60 Hz
100 A AC-21B 660/690 V CA 50/60 Hz
100 A AC-21B 220/240 V CA 50/60 Hz
100 A AC-21B 380/415 V CA 50/60 Hz
100 A AC-22B 220/240 V CA 50/60 Hz
100 A AC-22B 380/415 V CA 50/60 Hz
100 A DC-21B 220 V CC 3 pôle en série
100 A DC-21B 440 V CC 3 pôle en série
Pouvoir de coupure et de fermeture assigné :
Icn 80000 A 415 V
Icn 50000 A 500 V
Icn 50000 A 690 V
In 100 A 415 V
In 100 A 500 V
In 100 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 2000 cycle
Durée de vie électrique :
300 cycle 690 V CA 50/60 Hz AC-21B
300 cycle 690 V CA 50/60 Hz AC-21B
300 cycle 415 V CA 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur :
RAL 7016 poignée
RAL 7035 chassis
Position de montage :
Horizontal
Vertical
Mode d'installation : Fixe
Support de montage :
Platine de montage
Rail DIN avec accessoires spécifiques
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Bornes à vis de serrage
Mode de raccordement :
Screw clamp terminals upstream 100 A cable 1.5...50 mm²
Screw clamp terminals downstream 100 A cable 1.5...50 mm²
Couple de serrage : Bornier : 3 N.m
Informations complémentaires
Référence Fabricant | SCHLV480800 |
---|---|
Gamme produit | Non |
Télécharger la fiche produit | N/A |
Commande minimum | 1 |
Fabricant | SCHNEIDER MERLIN GERIN |
Destockage | Non |
