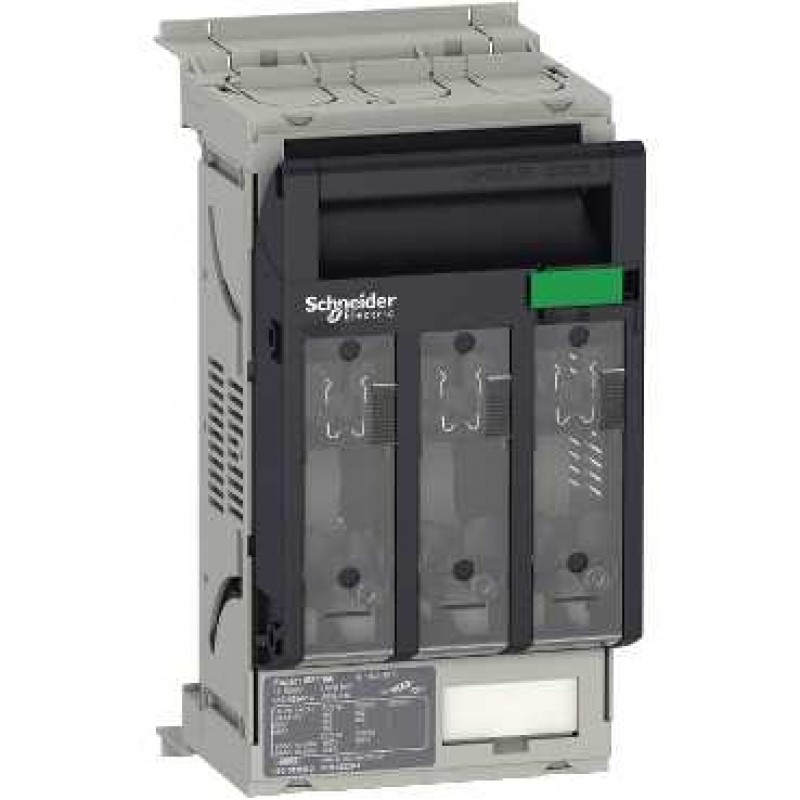

Inter-sectionneur fusible - 3P - avec crochet sur jeu de barre 60mm - M8

Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH00
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ith] courant thermique conventionnel :
160 A ( 40 °C ) dissipation de puissance par fusible: 12 W verticale
160 A ( 40 °C ) power dissipation per fuse: 12 W horizontal
152 A ( 45 °C ) power dissipation per fuse: 11.3 W horizontal
152 A ( 45 °C ) power dissipation per fuse: 11.3 W vertical
144 A ( 50 °C ) power dissipation per fuse: 10.6 W horizontal
144 A ( 50 °C ) power dissipation per fuse: 10.6 W vertical
136 A ( 55 °C ) power dissipation per fuse: 9.9 W horizontal
136 A ( 55 °C ) power dissipation per fuse: 9.9 W vertical
128 A ( 60 °C ) power dissipation per fuse: 9.2 W horizontal
128 A ( 60 °C ) power dissipation per fuse: 9.2 W vertical
120 A ( 65 °C ) power dissipation per fuse: 8.5 W horizontal
120 A ( 65 °C ) power dissipation per fuse: 8.5 W vertical
112 A ( 70 °C ) power dissipation per fuse: 7.8 W horizontal
112 A ( 70 °C ) power dissipation per fuse: 7.8 W vertical
[Ithe] courant thermique d'emploi sous enveloppe : 160 A ( 40 °C ) / dissipation de puissance par fusible: 12 W
Service assigné : Ininterrompu
[Ui] tension assignée d'isolement :
1000 V CA 50/60 Hz
1000 V CC
[Uimp] tension assignée de tenue aux chocs : 8 kV
[Ue] tension assignée d'emploi :
800 V CA 50/60 Hz AC-20
800 V CC DC-20
[Ie] courant assigné d'emploi :
160 A AC-21B 220/240 V CA 50/60 Hz
160 A AC-21B 220/240 V CA 50/60 Hz
160 A AC-21B 380/415 V CA 50/60 Hz
160 A AC-22B 220/240 V CA 50/60 Hz
160 A AC-22B 380/415 V CA 50/60 Hz
160 A AC-21B 440/480 V CA 50/60 Hz
160 A AC-21B 500 V CA 50/60 Hz
160 A AC-22B 440/480 V AC 50/60 Hz
160 A AC-22B 500 V AC 50/60 Hz
160 A AC-21B 660/690 V AC 50/60 Hz
160 A DC-21B 220 V DC 3 poles in series
125 A DC-21B 440 V DC 3 poles in series
160 A DC-22B 220 V DC 3 poles in series
Pouvoir de coupure et de fermeture assigné :
Icn 80000 A 415 V
Icn 80000 A 500 V
Icn 80000 A 690 V
Icm 5000 A 415 V
Icm 5000 A 500 V
Icm 5000 A 690 V
In 160 A 415 V
In 160 A 500 V
In 160 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 1600 cycle
Durée de vie électrique :
200 cycle 690 V CA 50/60 Hz AC-21B
200 cycle 690 V CA 50/60 Hz AC-21B
200 cycle 415 V CA 50/60 Hz AC-22B
200 cycles 500 V AC 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur :
RAL 7016 poignée
RAL 7035 chassis
Prévision de verrouillage : Joint en plomb
Position de montage :
Horizontal
Vertical
Mode d'installation : Fixe
Support de montage : Busbars
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Raccordement à pince et vis
Mode de raccordement :
Connexion à vis en aval M8 160 A
Crochet activé en amont 160 A jeu de barres 60 mm
Couple de serrage Bornier : 6 N.m
