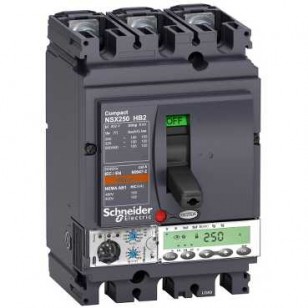

Disjoncteur NSX250HB2 - Micrologic 6.2 E - 250 A - 3 P 3d

Type de commande : Par maneton
Mode d'installation : Fixe
Support de montage : Plaque arrière
Raccordement haut : Façade
Raccordement bas : Façade
Composition contact auxiliaire : Sans
Durée de vie mécanique : 20000 cycle
Durée de vie électrique :
10000 cycle 440 V In conformément à IEC 60947-2
10000 cycle 690 V In/2 conformément à IEC 60947-2
20000 cycle 440 V In/2 conformément à IEC 60947-2
5000 cycle 690 V In conformément à IEC 60947-2
Pas de raccordement :35 mm
Signalisation locale :
DEL 105 % Ir
DEL 90 % Ir
DEL prête
Type de réglage du seuil long retard (Ir) : Réglable 9 positions
Plage de réglage du seuil long retard : 100...250 A
Type de réglage de la temporisation : Réglable
[Tr] plage de réglage de temporisation long retard :
15…400 s 1,5 x Ir
0,35…11 s 7,2 x Ir
0,5…16 s 6 x Ir
Mémoire thermique : 20 minutes avant et après le déclenchement
Type de réglage du capteur instantané (Isd) : Réglable
[Isd] plage de réglage du seuil court retard : 1,5 à 12 x In
Type de réglage de retard instantané : Réglable 5 positions
[Tsd] plage de réglage de temporisation court retard : 0…0.4 s
Type de réglage du seuil instantané (Ii) : Réglable
Plage de réglage du seuil instantané : 1,5…12 x In
Type de réglage du seuil protection terre (Ig) : Réglable 9 positions
Type de réglage de la temporisation protection terre (tg) : Réglable 5 positions
[Tg] plage de réglage de la temporisation protection terre : 0…0.4 s
[Ig] plage de réglage du seuil protection terre : 50…250 A
Verrouillage sélectif de zone logique ZSI : Avec
Communication des données :
Demande de courant et puissance
Mesure de l'énergie
Valeurs instantanées et de demande
Indicateurs de maintenance
Maximètres/minimètres
Qualité d'alimentation
Paramètres de protection et d'alarme
Historiques temps mboutissage et tableaux des événements
Type d'affichage : Afficheur LCD
Type de mesure : Compteur d'énergie
Enregistrement de données : Indicateurs de maintenance
Hauteur : 161 mm
Largeur : 105 mm
Profondeur : 86 mm
