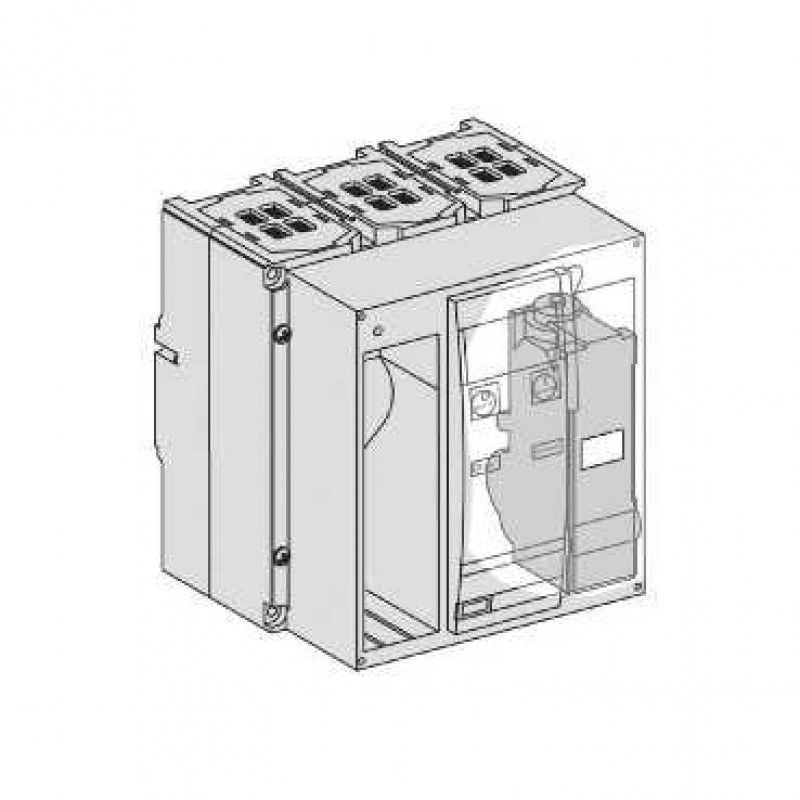

Disjoncteur NS800L - compact NS - bloc de coupure - 800 A - 3P - fixe

Fréquence du réseau : 50/60 Hz
Type de commande : Mécanisme moteur
Mode d'installation : Fixe
Support de montage : Plaque arrière
Raccordement haut : Façade
Raccordement bas : Façade
In courant assigné d'emploi : 800 A ( 50 °C )
[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz conformément à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-2
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
Fiabilité CT coupe-circuit : 800 A
Pouvoir de coupure :
100 kAà 480 V CA 60 Hz conformément à NEMA AB1 HIC
125 kAà 240 V CA 60 Hz conformément à NEMA AB1 HIC
Icu 100 kAà 500 V CA 50/60 Hz conformément à IEC 60947-2
Icu 100 kAà 525 V CA 50/60 Hz conformément à IEC 60947-2
Icu 130 kAà 440 V CA 50/60 Hz conformément à IEC 60947-2
Icu 150 kAà 220/240 V CA 50/60 Hz conformément à IEC 60947-2
Icu 150 kAà 380/415 V CA 50/60 Hz conformément à IEC 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit :
Ics 100 kA 500/525 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 130 kA 440 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 150 kA 220/240 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 150 kA 380/415 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 25 kA 660/690 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Type de protection : Sans protection
Durée de vie mécanique : 10000 cycle conformément à IEC 60947-2
Durée de vie électrique :
2000 cycle 690 V CA 50/60 Hz In conformément à IEC 60947-2
3000 cycle 440 V CA 50/60 Hz In conformément à IEC 60947-2
3000 cycle 690 V CA 50/60 Hz In/2 conformément à IEC 60947-2
4000 cycle 440 V CA 50/60 Hz In/2 conformément à IEC 60947-2
Pas de raccordement : 70 mm
Hauteur : 327 mm
Largeur : 210 mm
Profondeur : 147 mm
