Disjoncteur NS1600N - compact NS - bloc de coupure - 1600 A - 4P - débrochable

Fréquence du réseau : 50/60 Hz
Type de commande : Mécanisme moteur
Bloc de commande électrique avec connecteur externe

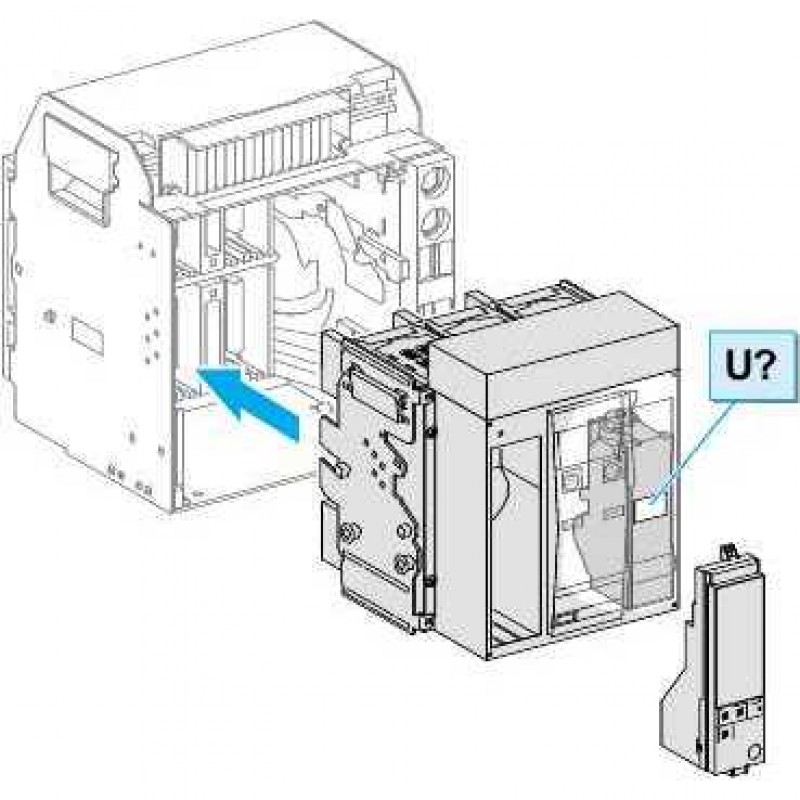

Mode d'installation : Extraire
Support de montage : Plaque arrière
Raccordement haut : Façade
Raccordement bas : Façade
In courant assigné d'emploi : 1600 A ( 50 °C )
[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz conformément à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-2
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
Fiabilité CT coupe-circuit : 1600 A
Pouvoir de coupure :
25 kAà 600 V CA 60 Hz conformément à NEMA AB1 HIC
35 kAà 480 V CA 60 Hz conformément à NEMA AB1 HIC
50 kAà 240 V CA 60 Hz conformément à NEMA AB1 HIC
Icu 30 kAà 660/690 V CA 50/60 Hz conformément à IEC 60947-2
Icu 40 kAà 525 V CA 50/60 Hz conformément à IEC 60947-2
Icu 50 kAà 220/240 V CA 50/60 Hz conformément à IEC 60947-2
Icu 50 kAà 380/415 V CA 50/60 Hz conformément à IEC 60947-2
Icu 50 kAà 440 V CA 50/60 Hz conformément à IEC 60947-2
Icu 40 kAà 500 V CA 50/60 Hz conformément à IEC 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit :
Ics 22.5 kA 660/690 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 30 kA 500/525 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 37.5 kA 220/240 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 37.5 kA 380/415 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 37.5 kA 440 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Type de protection : Sans protection
Durée de vie mécanique : 10000 cycle conformément à IEC 60947-2
Durée de vie électrique :
1000 cycle 690 V CA 50/60 Hz In conformément à IEC 60947-2
2000 cycle 440 V CA 50/60 Hz In conformément à IEC 60947-2
2000 cycle 690 V CA 50/60 Hz In/2 conformément à IEC 60947-2
5000 cycle 440 V CA 50/60 Hz In/2 conformément à IEC 60947-2
5000 cycle 440 V CA 50/60 Hz In/2 conformément à IEC 60947-2
Pas de raccordement : 70 mm
[Icw] courant assigné de courte durée admissible : 19.2 kA ( 1 s ) conformément à IEC 60947-2
Protection instantanée intégrée : 36…44 kA
Hauteur : 327 mm
Largeur : 280 mm
Profondeur : 147 mm
