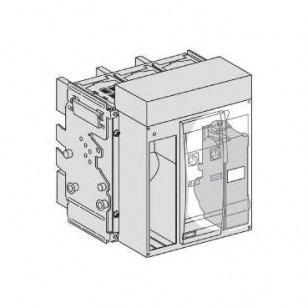

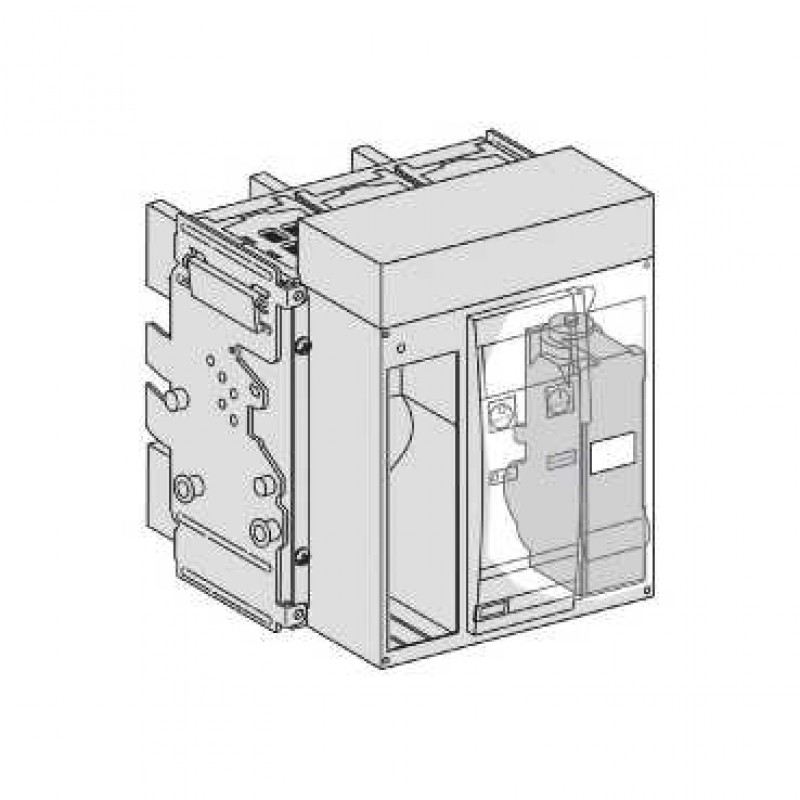

Disjoncteur NS1600H - compact NS - bloc de coupure - 1600 A - 3P - débrochable

Référence Produit: SCH33411

9 277,80 € TTC

Description rapide

Gamme de produits : NS630b...1600
Fonction produit : Bloc de coupure
Nom abrégé de l'appareil : Compact NS1600H
Fonction de l’appareil : Distribution
Nom de disjoncteur : Compact NS1600H
Description des pôles : 3P
Type de réseau : CA
Codification du pouvoir de coupure : H
Aptitude au sectionnement : Oui conformément à IEC 60947-2
Catégorie d'emploi : Catégorie B

Disponibilité : Produit sur commande (3-7 jours)


Détails

Fréquence du réseau : 50/60 Hz
Type de commande : Mécanisme moteur
Bloc de commande électrique avec connecteur externe
Mode d'installation : Extraire
Support de montage : Plaque arrière
Raccordement haut : Façade
Raccordement bas : Façade
In courant assigné d'emploi : 1600 A ( 50 °C )
[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz conformément à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-2
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
Fiabilité CT coupe-circuit : 1600 A
Pouvoir de coupure :
50 kAà 480 V CA 60 Hz conformément à NEMA AB1 HIC
50 kAà 600 V CA 60 Hz conformément à NEMA AB1 HIC
65 kAà 240 V CA 60 Hz conformément à NEMA AB1 HIC
Icu 42 kAà 660/690 V CA 50/60 Hz conformément à IEC 60947-2
Icu 50 kAà 500 V CA 50/60 Hz conformément à IEC 60947-2
Icu 50 kAà 525 V CA 50/60 Hz conformément à IEC 60947-2
Icu 65 kAà 440 V CA 50/60 Hz conformément à IEC 60947-2
Icu 70 kAà 220/240 V CA 50/60 Hz conformément à IEC 60947-2
Icu 70 kAà 380/415 V CA 50/60 Hz conformément à IEC 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit :
Ics 21 kA 660/690 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 25 kA 500/525 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 32.5 kA 440 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 35 kA 220/240 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Ics 35 kA 380/415 V CA 50/60 Hz opération électrique conformément à IEC 60947-2
Type de protection : Sans protection
Durée de vie mécanique : 10000 cycle conformément à IEC 60947-2
Durée de vie électrique :
1000 cycle 690 V CA 50/60 Hz In conformément à IEC 60947-2
2000 cycle 440 V CA 50/60 Hz In conformément à IEC 60947-2
2000 cycle 690 V CA 50/60 Hz In/2 conformément à IEC 60947-2
5000 cycle 440 V CA 50/60 Hz In/2 conformément à IEC 60947-2
5000 cycle 440 V CA 50/60 Hz In/2 conformément à IEC 60947-2
Pas de raccordement : 70 mm
[Icw] courant assigné de courte durée admissible : 19.2 kA ( 1 s ) conformément à IEC 60947-2
Protection instantanée intégrée : 40 kA
Hauteur : 327 mm
Largeur : 210 mm
Profondeur : 147 mm

Informations complémentaires

Référence Fabricant SCH33411
Gamme produit NS630b...1600
Télécharger la fiche produit N/A
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
