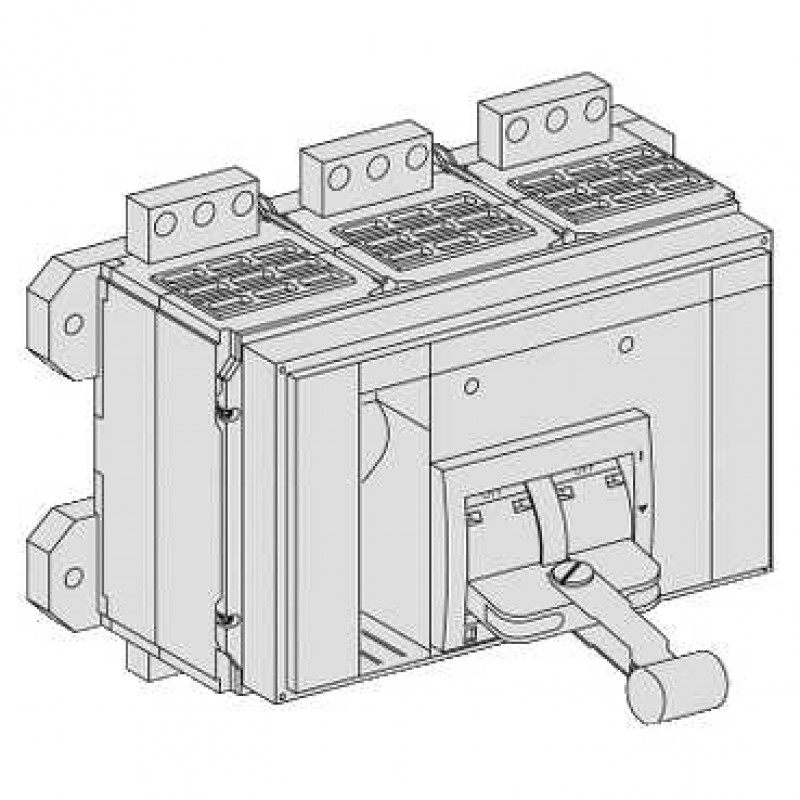

Disjoncteur NS1600bH - compact NS - bloc de coupure - 1600 A - 3P - fixe

Fréquence du réseau : 50/60 Hz
Type de commande : Par maneton
Mode d'installation : Fixe
Support de montage : Plaque arrière
Raccordement haut : Façade
Raccordement bas : Façade
In courant assigné d'emploi : 1600 A ( 50 °C )
[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz conformément à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-2
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
Fiabilité CT coupe-circuit : 1600 A
Pouvoir de coupure :
125 kAà 240 V CA 60 Hz conformément à NEMA AB1 HIC
85 kAà 480 V CA 60 Hz conformément à NEMA AB1 HIC
Icu 125 kAà 220/240 V CA 50/60 Hz conformément à IEC 60947-2
Icu 85 kAà 380/415 V CA 50/60 Hz conformément à IEC 60947-2
Icu 85 kAà 440 V CA 50/60 Hz conformément à IEC 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit :
Ics 63.75 kA 380/415 V CA 50/60 Hz fonctionnement manuel conformément à IEC 60947-2
Ics 63.75 kA 440 V CA 50/60 Hz fonctionnement manuel conformément à IEC 60947-2
Ics 93.75 kA 220/240 V CA 50/60 Hz fonctionnement manuel conformément à IEC 60947-2
Type de protection : Sans protection
Durée de vie mécanique : 5000 cycle conformément à IEC 60947-2
Durée de vie électrique :
1000 cycle 690 V CA 50/60 Hz In conformément à IEC 60947-2
2000 cycle 440 V CA 50/60 Hz In conformément à IEC 60947-2
2000 cycle 690 V CA 50/60 Hz In/2 conformément à IEC 60947-2
3000 cycle 440 V CA 50/60 Hz In/2 conformément à IEC 60947-2
Pas de raccordement : 115 mm
[Icw] courant assigné de courte durée admissible : 32 kA ( 3 s ) conformément à IEC 60947-2
Protection instantanée intégrée : 130 kA
Hauteur : 350 mm
Largeur : 420 mm
Profondeur : 160 mm
