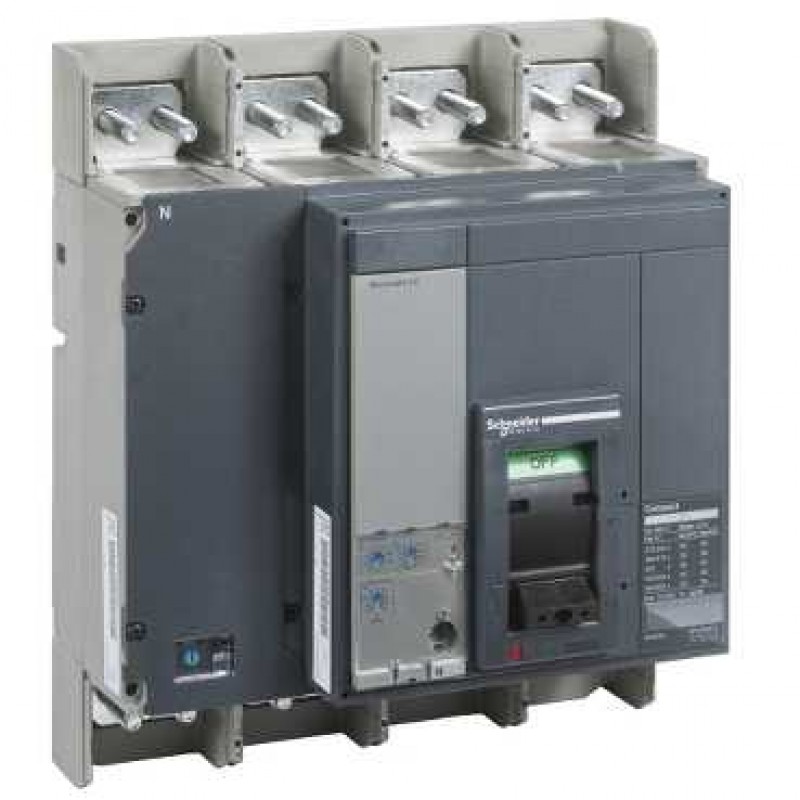

Disjoncteur NS1600 N 4P fixe PAV micrologic

Fréquence du réseau : 50/60 Hz
Type de commande :
Poignée rotative
Par maneton
Mode d'installation : Fixe
Support de montage : Plaque arrière
Raccordement haut : Façade
Raccordement bas : Façade
In courant assigné d'emploi : 1600 A ( 50 °C )
[Ui] tension assignée d'isolement : 800 V CA 50/60 Hz conformément à IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-2
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
Fiabilité CT coupe-circuit : 1600 A
Pouvoir de coupure :
25 kAà 600 V CA 60 Hz conformément à NEMA AB1 HIC
35 kAà 480 V CA 60 Hz conformément à NEMA AB1 HIC
50 kAà 240 V CA 60 Hz conformément à NEMA AB1 HIC
50 kA Icuà 440 V CA 50/60 Hz conformément à IEC 60947-2
50 kA Icuà 380/415 V CA 50/60 Hz conformément à IEC 60947-2
50 kA Icuà 220/240 V CA 50/60 Hz conformément à IEC 60947-2
30 kA Icuà 660/690 V CA 50/60 Hz conformément à IEC 60947-2
40 kA Icuà 500 V CA 50/60 Hz conformément à IEC 60947-2
40 kA Icuà 525 V CA 50/60 Hz conformément à IEC 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit :
Ics 30 kA 500/525 V CA 50/60 Hz conformément à IEC 60947-2
Ics 22.5 kA 660/690 V CA 50/60 Hz conformément à IEC 60947-2
Ics 37.5 kA 220/240 V CA 50/60 Hz conformément à IEC 60947-2
Ics 37.5 kA 380/415 V CA 50/60 Hz conformément à IEC 60947-2
Ics 37.5 kA 440 V CA 50/60 Hz conformément à IEC 60947-2
Composition contact auxiliaire : Sans
Durée de vie mécanique : 10000 cycle
Durée de vie électrique :
Signalisation locale : Indication de contact positive
[Icw] courant assigné de courte durée admissible : 19.2 kA
Réglage de la protection du neutre : Ir
Fonctions de protection du déclencheur : Protection sélective
Type de protection :
Protection instantanée contre court-circuit
Protection surcharge (long retard)
Protection court retard
Type de réglage du seuil long retard (Ir) : Réglable
Plage de réglage du seuil long retard : 0,4…1 x In
Type de réglage de la temporisation : Réglable 9 positions
[Tr] plage de réglage de temporisation long retard :
0,7…16,6 s 7,2 x Ir
0,7…24 s 6 x Ir
12,5…600 s 1,5 x Ir
Mémoire thermique : 20 mn
Type de réglage du capteur instantané (Isd) : Réglable 9 positions
[Isd] plage de réglage du seuil court retard : 1,5...10 A
Type de réglage de retard instantané : Réglable 5 positions
[Tsd] plage de réglage de temporisation court retard : 0.02…0.5 s
Type de réglage du seuil instantané (Ii) : Réglable
Plage de réglage du seuil instantané :
2...15 x In
Off
Protection instantanée intégrée : 40 kA
Verrouillage sélectif de zone logique ZSI : Avec
Type de mesure : Compteur d'énergie
Hauteur : 327 mm
Largeur : 280 mm
Profondeur : 147 mm
