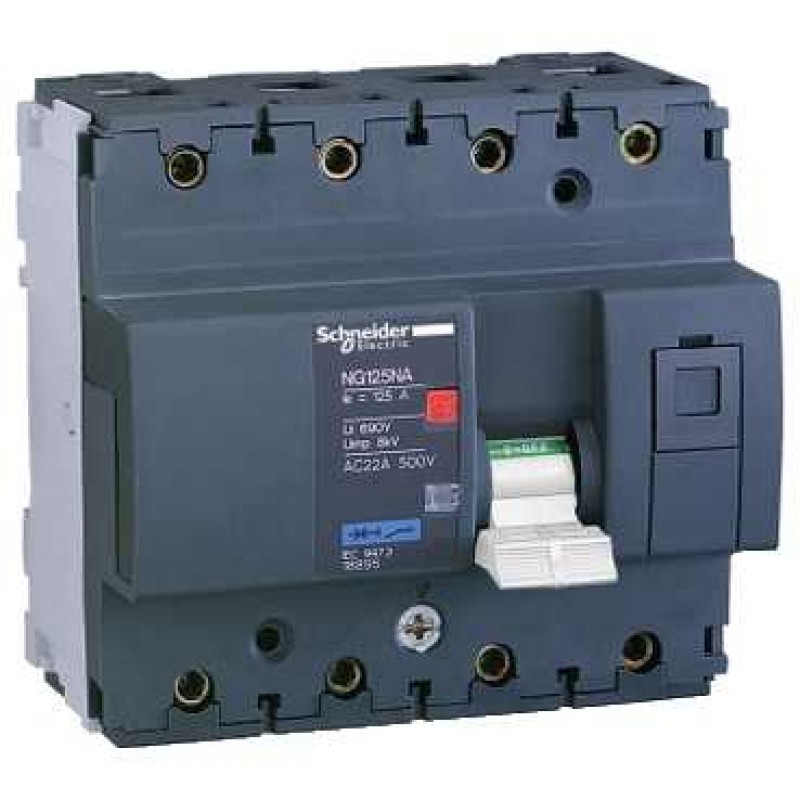

Disjoncteur NG125NA 4P 125A

- [Ie] courant assigné d'emploi : 125 A CA 50/60 Hz 500 V
- [Ue] tension assignée d'emploi : 500 V CA 50/60 Hz
- [Icm] pouvoir assigné de fermeture en court-circuit : 2 kA sectionneur seulement
- [Icw] courant assigné de courte durée admissible : IEC 60947-3
- [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz conformément à IEC 60947-3
- [Uimp] tension assignéede tenue aux chocs : 8 kV conformément à IEC 60947-3
- Coupure pleinement apparente : Oui
- Type de commande :
- Test de déclenchement manuel
- Par maneton
- Signalisation locale :
- Indication ACTIVÉ/DÉSACTIVÉ
- Indicateur de déclenchement
- Mode d'installatio : Fixe
- Support de montage : Rail DIN symétrique 35 mm
- Pas de 9 mm : 12
- Hauteur : 103 mm
- Largeur : 108 mm
- Profondeur : 81 mm
- Couleur : Noir
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique :
- Catégorie A (sauf AC20, DC20): 1500 cycle CA 50/60 Hz conformément à IEC 60947-3
- Catégorie B (sauf AC20, DC20): 300 cycle CA 50/60 Hz
- Prévision de verrouillage : Cadenassable
- Description des verrouillages optionnels : Verrouillage intégré
- Mode de raccordement :
- Bornes type tunnel haut ou bas 1.5...50 mm² rigide
- Bornes type tunnel haut ou bas 1...35 mm² souple
- Longueur de dénudage des fils : 20 mm haut ou bas circuit de puissance
- Couple de serrage : 3.5 N.m haut ou bas circuit de puissance
