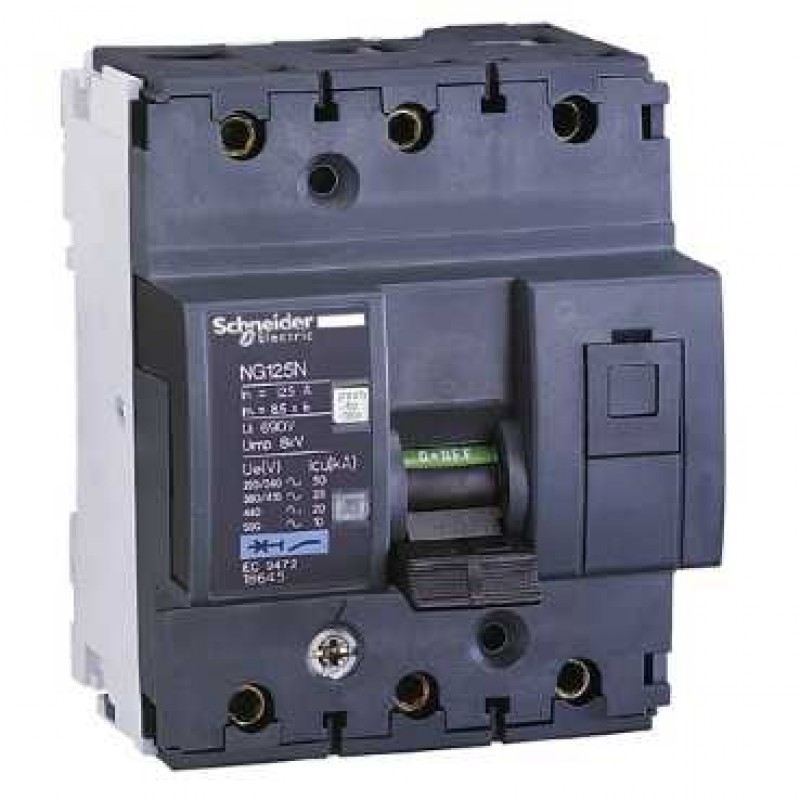

Disjoncteur modulaire Multi 9 - NG125N - 3 pôles - 125 A - courbe D

- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 12 x In
- [Ics] pouvoir assigné de coupure de service en court-circuit :
- 37.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz
- 15 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 440 V CA 50/60 Hz
- 18.75 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
- 7.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 500 V CA 50/60 Hz
- 25 kA 1 x Icu conformément à EN/IEC 60947-2 - 375 V CC
- [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz conformément à EN/IEC 60947-2
- [Uimp] tension assignéede tenue aux chocs : 8 kV conformément à EN/IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande :
- Par maneton
- Test de déclenchement manuel
- Signalisation locale :
- Indication ACTIVÉ/DÉSACTIVÉ
- Indicateur de déclenchement
- Mode d'installation : Montage sur
- Support de montage : Rail DIN symétrique 35 mm
- Compatibilité du bloc de distribution du peigne de jeu de barres : Non
- Pas de 9 mm : 9
- Hauteur : 103 mm
- Largeur : 81 mm
- Profondeur : 81 mm
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 5000 cycle
- Prévision de verrouillage : Cadenassable
- Description des verrouillages optionnels : Verrouillage intégré
- Mode de raccordement :
- Bornes type tunnel rigide fil(s) 16...70 mm² max
- Bornes type tunnel souple fil(s) 10...50 mm² max
- Longueur de dénudage des fil : 20 mm
- Couple de serrage : 6 N.m
- Protection fuite à la terre : Bloc séparé
