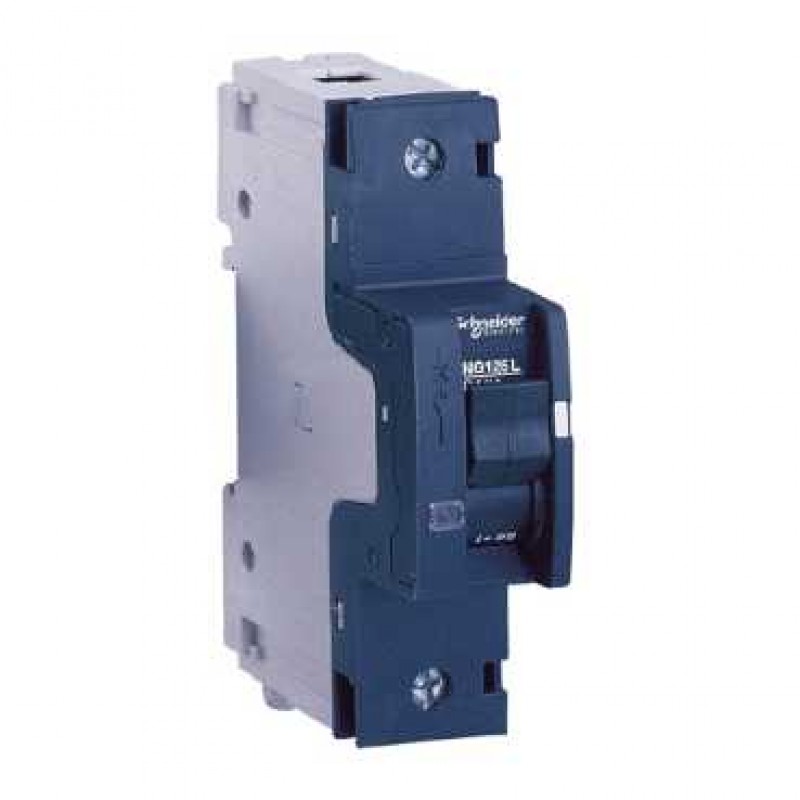

Disjoncteur modulaire Multi 9 - NG125L - unipolaire - 25 A - courbe D

Référence Produit: SCH18833

115,52 € TTC

Description rapide

Application du disjoncteur : Distribution
Gamme de produits : NG125
Type de produit ou de composant : Disjoncteur
Nom abrégé d'appareil : NG125L
Description des pôles : 1P
Nombre de pôles protégés : 1
In courant assigné d'emploi : 25 A à 40 °C
Type de réseau :
AC
DC
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure :
50 kA Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
100 kA Icu conformément à EN/IEC 60947-2 - 110...130 V AC 50/60 Hz
50 kA Icu conformément à EN/IEC 60947-2 - 125 V DC
50 kA Icu conformément à EN/IEC 60947-2 - 12 V DC
36 kA Icu conformément à EN/IEC 60947-2 - <= 144 V DC
12.5 kA Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
Catégorie d'emploi : A conformément à IEC 60947-2
Aptitude au sectionnement : Oui conformément à IEC 60947-2

Disponibilité : Produit sur commande (3-7 jours)


Détails

Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 12 x In
[Ics] pouvoir assigné de coupure de service en court-circuit :
37.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
75 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 110...130 V AC 50/60 Hz
50 kA 100 % x Icu conformément à EN/IEC 60947-2 - 60 V DC
50 kA 100 % x Icu conformément à EN/IEC 60947-2 - 125 V DC
9.37 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
[Ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à EN/IEC 60947-2
[Uimp] tension assignéede tenue aux chocs : 8 kV conformément à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande :
Par maneton
Test de déclenchement manuel
Signalisation locale :
Indication ACTIVÉ/DÉSACTIVÉ
Indicateur de déclenchement
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui
Pas de 9 mm : 3
Hauteur : 103 mm
Largeur : 27 mm
Profondeur : 81 mm
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Prévision de verrouillage : Cadenassable
Description des verrouillages optionnels : Verrouillage intégré
Mode de raccordement :
Bornes type tunnel rigide fil(s) 1.5...50 mm² max
Bornes type tunnel souple fil(s) 1...35 mm² max
Longueur de dénudage des fils : 20 mm
Couple de serrage : 3.5 N.m
Protection fuite à la terre : Sans

Informations complémentaires

Référence Fabricant SCH18833
Gamme produit NG125
Télécharger la fiche produit N/A
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
Destockage N/A
