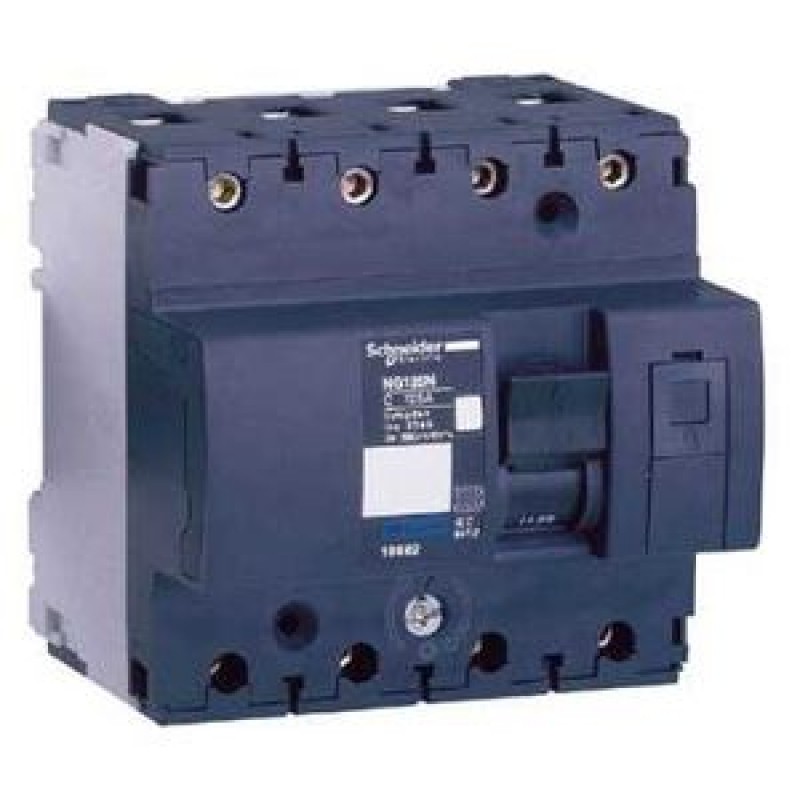

Disjoncteur modulaire Multi 9 - NG125L - 4 pôles - 63 A - courbe D

Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d'emploi :
<= 500 V DC
220...240 V AC 50/60 Hz
380...415 V AC 50/60 Hz
440 V AC 50/60 Hz
500 V AC 50/60 Hz
Limite de déclenchement magnétique : 12 x In
[Ics] pouvoir assigné de coupure de service en court-circuit :
75 kAà 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
37.5 kAà 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
30 kAà 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
11.25 kAà 0,75 of breaking cap. conformément à EN/IEC 60947-2 - 500 V AC 50/60 Hz
50 kAà 100 % of breaking cap. conformément à EN/IEC 60947-2 - 500 V DC
[Ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à EN/IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 8 kV conformément à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande :
Par maneton
Test de déclenchement manuel
Signalisation locale :
Indication ON/OFF
Indicateur de déclenchement
Mode d'installation :Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui
Pas de 9 mm : 12
Hauteur : 103 mm
Largeur : 108 mm
Profondeur : 81 mm
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Prévision de verrouillage : Cadenassable
Description des verrouillages optionnels : Verrouillage intégré
Longueur de dénudage des fils : 20 mm
Couple de serrage : 3.5 N.m
Protection fuite à la terre : Bloc séparé
