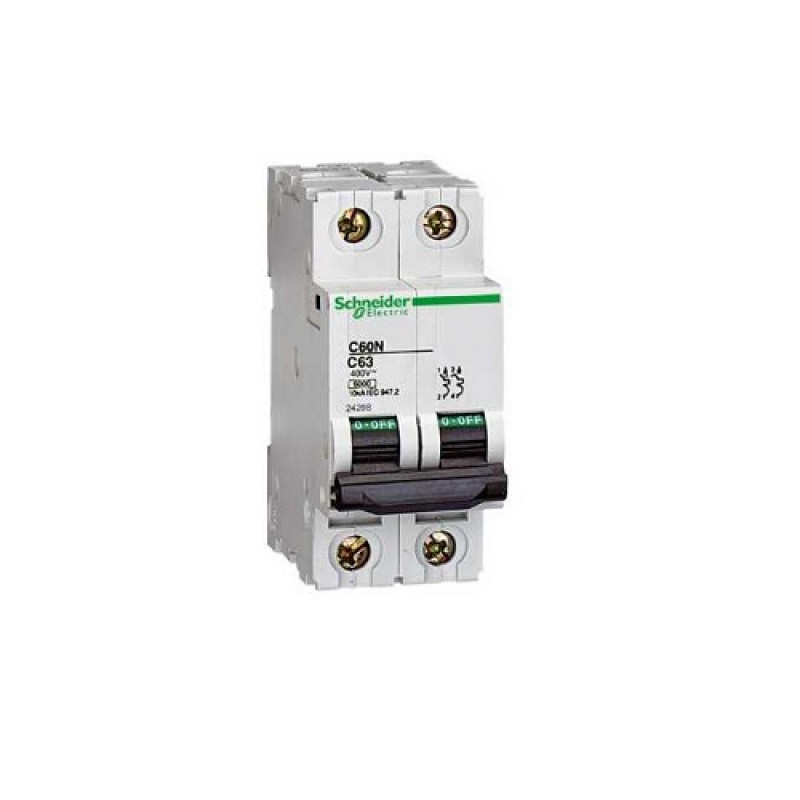

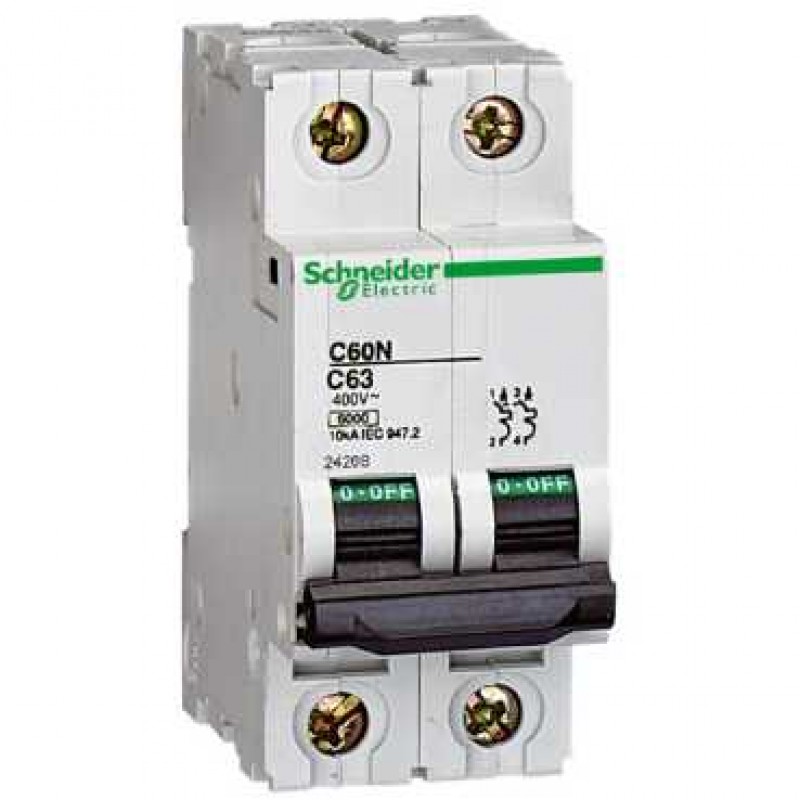

Disjoncteur modulaire Multi 9 - C60N - 2 pôles - 20 A - courbe D

Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d'emploi :
<= 250 V DC
125 V DC
230...240 V AC 50/60 Hz
230/400 V AC 50/60 Hz
400...415 V AC 50/60 Hz
440 V AC 50/60 Hz
Limite de déclenchement magnétique : 10...14 x In
[Ics] pouvoir assigné de coupure de service en court-circuit :
7.5 kA conformément à EN/IEC 60947-2 - 230...240 V AC 50/60 Hz
3.75 kA conformément à EN/IEC 60947-2 - 400...415 V AC 50/60 Hz
2.25 kA conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
6000 A conformément à EN 60898 - 230/400 V AC 50/60 Hz
Classe de limitation : 3 conformément à EN/IEC 60947-2
[Ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité du bloc de distribution du peigne de jeu de barres : Non
Pas de 9 mm : 4
Hauteur : 81 mm
Largeur : 36 mm
Profondeur : 73 mm
Durée de vie mécanique : 20000 cycle
Mode de raccordement :
Bornes type tunnel souple fil(s) 16 mm² max
Bornes type tunnel rigide fil(s) 25 mm² max
Couple de serrage :
2 N.m dessous
2 N.m partie supérieure circuit de puissance
Protection fuite à la terre : Bloc séparé
Accessoires associés :
Accessoires C60
Auxiliaire C60
