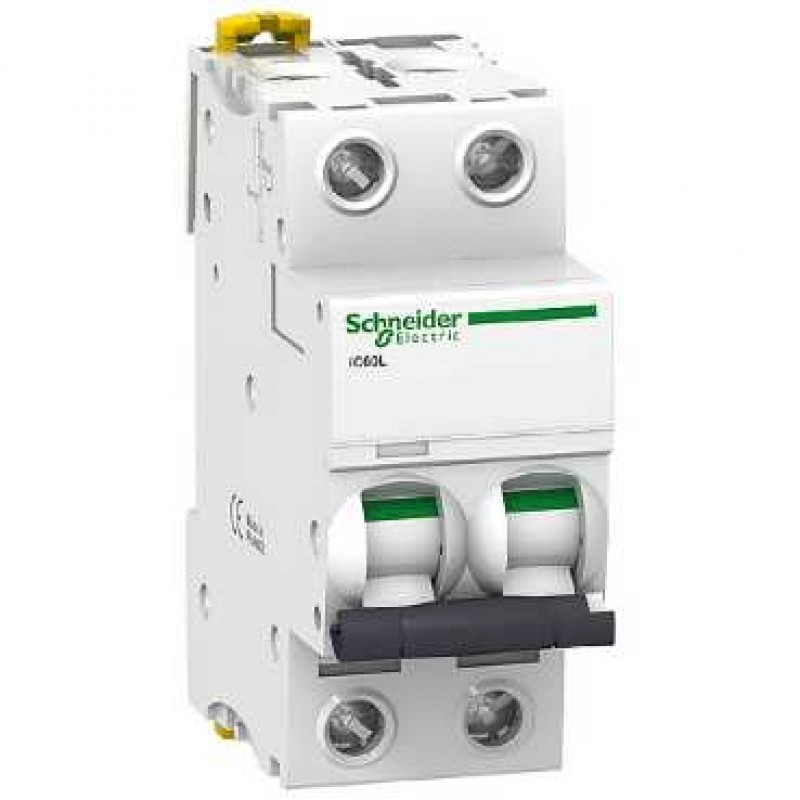

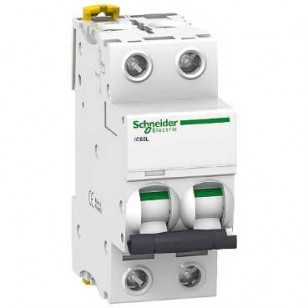

Disjoncteur iC60L 2P 1A courbe Z

Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 3 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
100 kA 100 % x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % x Icu conformément à EN 60947-2 - 12…133 V AC 50/60 Hz
100 kA 100 % x Icu conformément à IEC 60947-2 - 12…133 V AC 50/60 Hz
20 kA 100 % x Icu conformément à EN 60947-2 - 72…125 V DC
20 kA 100 % x Icu conformément à IEC 60947-2 - 72…125 V DC
Classe de limitation :
3 conformément à EN 60898-1
3 conformément à IEC 60898-1
[Ui] tension assignée d'isolement :
500 V AC 50/60 Hz conformément à IEC 60947-2
500 V AC 50/60 Hz conformément à EN 60947-2
[Uimp] tension assignée de tenue aux chocs :
6 kV conformément à EN 60947-2
6 kV conformément à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indicateur de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 78,5 mm
Couleur : Blanc
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Mode de raccordement :
Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max
Terminal simple, haut ou bas souple fil(s) 1…16 mm² max
Longueur de dénudage des fils : 14 mm haut ou bas
Couple de serrage : 2 N.m haut ou bas
Protection fuite à la terre : Bloc séparé
