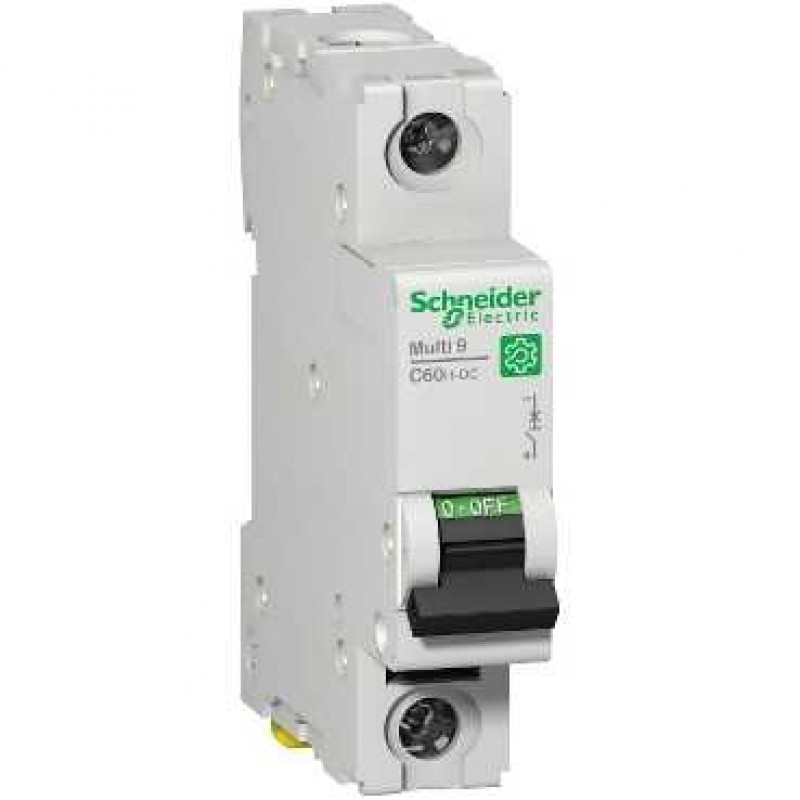

Disjoncteur - 1P - 0,5A C 250V-DC

[Ue] tension assignée d'emploi :
110 V DC
220 V CC
250 V CC
Limite de déclenchement magnétique : 7...10 x In DC
[Ics] pouvoir assigné de coupure de service en court-circuit :
7.5 kA 0,75 x Icu à 220 V CC se conformer à EN/IEC 60947-2
4.5 kA 0,75 x Icu à 250 V CC se conformer à EN/IEC 60947-2
15 kA 0,75 x Icu à 110 V CC se conformer à EN/IEC 60947-2
7.5 kA 0,75 x Icu à 220 V CC se conformer à GB 14048.2
4.5 kA 0,75 x Icu à 250 V CC se conformer à GB 14048.2
15 kA 0,75 x Icu à 110 V CC se conformer à GB 14048.2
[Ui] tension assignée d'isolement : EN/IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 81 mm
Largeur : 18 mm
Profondeur : 73 mm
Couleur : Gris
Durée de vie mécanique : 20000 cycle
Durée de vie électrique :
3000 cycles 250 V DC L/R = 2 ms
6000 cycles 250 V DC
Prévision de verrouillage : Cadenassable
Mode de raccordement :
Borne du type à cage, haut ou bas rigid stranded fil(s) 1…25 mm² max (AWG 18...AWG 4)
Borne du type à cage, haut ou bas souple fil(s) 1…16 mm² max (AWG 18 à AWG 6)
Borne du type à cage, haut ou bas flexible avec virole fil(s) 1…16 mm² max (AWG 18 à AWG 6)
Borne du type à cage, haut ou bas pour 2 rigid stranded fil(s) 1…10 mm² max (AWG 18 à AWG 8)
Borne du type à cage, haut ou bas pour 2 souple fil(s) 1…10 mm² max (AWG 18 à AWG 8)
Borne du type à cage, haut ou bas pour 2 flexible avec virole fil(s) 1…10 mm² max (AWG 18 à AWG 8)
Borne du type à cage, haut ou bas pour 3 flexible stranded fil(s) 1 mm² max (AWG 18)
Longueur de dénudage des fils : 14 mm (haut ou bas)
Couple de serrage : 2.5 N.m (haut ou bas)
Protection fuite à la terre Sans[Ue] tension assignée d'emploi :
110 V DC
220 V CC
250 V CC
Limite de déclenchement magnétique : 7...10 x In DC
[Ics] pouvoir assigné de coupure de service en court-circuit :
7.5 kA 0,75 x Icu à 220 V CC se conformer à EN/IEC 60947-2
4.5 kA 0,75 x Icu à 250 V CC se conformer à EN/IEC 60947-2
15 kA 0,75 x Icu à 110 V CC se conformer à EN/IEC 60947-2
7.5 kA 0,75 x Icu à 220 V CC se conformer à GB 14048.2
4.5 kA 0,75 x Icu à 250 V CC se conformer à GB 14048.2
15 kA 0,75 x Icu à 110 V CC se conformer à GB 14048.2
[Ui] tension assignée d'isolement : EN/IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 81 mm
Largeur : 18 mm
Profondeur : 73 mm
Couleur : Gris
Durée de vie mécanique : 20000 cycle
Durée de vie électrique :
3000 cycles 250 V DC L/R = 2 ms
6000 cycles 250 V DC
Prévision de verrouillage : Cadenassable
Mode de raccordement :
Borne du type à cage, haut ou bas rigid stranded fil(s) 1…25 mm² max (AWG 18...AWG 4)
Borne du type à cage, haut ou bas souple fil(s) 1…16 mm² max (AWG 18 à AWG 6)
Borne du type à cage, haut ou bas flexible avec virole fil(s) 1…16 mm² max (AWG 18 à AWG 6)
Borne du type à cage, haut ou bas pour 2 rigid stranded fil(s) 1…10 mm² max (AWG 18 à AWG 8)
Borne du type à cage, haut ou bas pour 2 souple fil(s) 1…10 mm² max (AWG 18 à AWG 8)
Borne du type à cage, haut ou bas pour 2 flexible avec virole fil(s) 1…10 mm² max (AWG 18 à AWG 8)
Borne du type à cage, haut ou bas pour 3 flexible stranded fil(s) 1 mm² max (AWG 18)
Longueur de dénudage des fils : 14 mm (haut ou bas)
Couple de serrage : 2.5 N.m (haut ou bas)
Protection fuite à la terre : Sans
