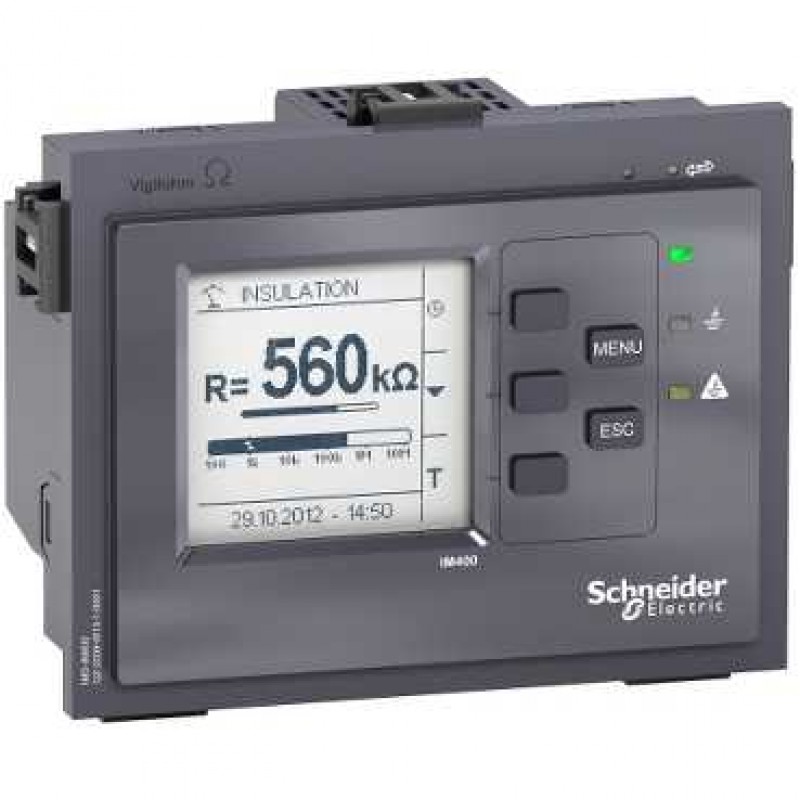

Contrôleur Permanent d'Isolement IM400

Tension du réseau :
<= 480 V - ACà 45…440 Hz ( appareil connecté à la phase )
<= 830 V - ACà 45…440 Hz ( appareil connecté au neutre )
<= 480 V - DC + 15 %
Type de mesure :
Résistance isolation du réseau : 10 Ohm…10 MOhm
Capacité de fuite à la terre : 0.1…500 µF
Signalisation locale :
Vert voyant lumineux : résistance d'isolement satisfaisante
Blanc voyant lumineux : inférieur au seuil de prévention
Rouge voyant lumineux : Défaut interne ou de raccordement
Jaune voyant lumineux : défaut d’isolation
Jaune flash voyant lumineux : communication
Réglage du seuil :
Alarme : 0.1…500 kOhm
Pré-alarme : 1 kOhm…1 MOhm
Plage de réglage de temporisation : Circuit de signalisation : 0...7200 s
Temps de réponse : <= 4 s
[Us] tension d'alimentation :
100...440 V - ACà 50/60 Hz +/- 15 %
100...440 V - ACà 400 Hz +/- 15 %
100...440 V - DC +/- 15 %
Puissance consommée : 25 VA
Tension de mesure :
15 V
33 V
120 V
Courant de mesure :
375 µA
825 µA
3 mA
Impédance relative :
40 kOhm - ACà 0.1…440 Hz
40 kOhm - DC
Test de fonctionnement :
Manuel
Auto-test
Composition de contacts de signalisation : 2 "OF" standard ou sans défaillance
Tension circuit de signalisation :
250 V - ACà 6 A
48 V - DCà 1 A
Fonction d'entrée : Inhibition d'ingection : 24 V AC 5 mA
Protocole du port communication : Modbus
Prise en charge de port de communication : RS485
Type d'affichage : Affichage numérique
Montage de l'appareil : Encastré
Support de montage : Panneau
Position de montage : Horizontal
Borne de raccordement auxiliaire : Bornier à vis amovible : 0.2...2.5 mm²
Matière : Thermoplastique
Catégorie de surtension : III
Dimensions de la découpe : 112 x 148 mm
Hauteur : 123 mm
Largeur : 159 mm
Profondeur : 90 mm
