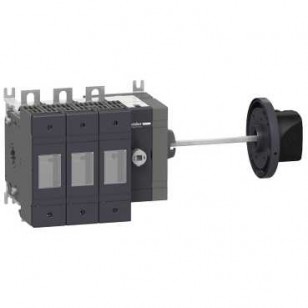

Commande latérale interrupteur sectionneur à fusibles

Gamme de produits : INF32
Nom d'interrupteur fusible : INFC32
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : NFC
Taille du fusible : 14 x 51 mm
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Emplacement de montage de poignée tournante Latéral
[Ie] courant assigné d'emploi :
AC-23A : 32 A AC 50/60 Hz 220/240 V
AC-22A : 32 A AC 50/60 Hz 220/240 V
AC-22A : 32 A AC 50/60 Hz 380/415 V
AC-22A : 32 A AC 50/60 Hz 440/480 V
AC-22A : 32 A AC 50/60 Hz 500/525 V
AC-22A : 32 A AC 50/60 Hz 660/690 V
AC-23A : 32 A AC 50/60 Hz 380/415 V
AC-23A : 32 A AC 50/60 Hz 440/480 V
AC-23A : 32 A AC 50/60 Hz 500/525 V
AC-23A : 32 A AC 50/60 Hz 660/690 V
DC-22A : 32 A DC 125 V 2 pôles en série
DC-22A : 32 A DC 250 V 2 pôles en série
DC-23A : 32 A DC 500 V 4 pôles en série
DC-23A : 32 A DC 750 V 4 pôles en série
[Ith] courant thermique conventionnel :
20.5 A ( 70 °C ) horizontale
22 A ( 65 °C ) horizontale
23.5 A ( 60 °C ) horizontale
24.4 A ( 70 °C ) verticale
25 A ( 55 °C ) horizontale
25 A ( 65 °C ) verticale
25.6 A ( 60 °C ) verticale
26.5 A ( 50 °C ) horizontale
27.2 A ( 55 °C ) verticale
28 A ( 45 °C ) horizontale
28.8 A ( 50 °C ) verticale
29.5 A ( 40 °C ) horizontale
30.4 A ( 45 °C ) verticale
31 A ( 35 °C ) horizontale
32 A ( 40 °C ) dissipation de puissance par fusible: 3.5 W
32 A ( 40 °C ) verticale
[Ithe] courant thermique d'emploi sous enveloppe : 32 A ( 40 °C ) / dissipation de puissance par fusible: 3.5 W 300 mm x 350 mm x 200 mm
[Ui] tension assignée d'isolement :
1000 V AC 50/60 Hz
1000 V DC
[Uimp] tension assignéede tenue aux chocs : 12 kV
[Ue] tension assignée d'emploi :
250 V DC
690 V AC 50/60 Hz
690 V AC 50/60 Hz AC-20
690 V DC DC-20
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Niveau de pollution : 3
