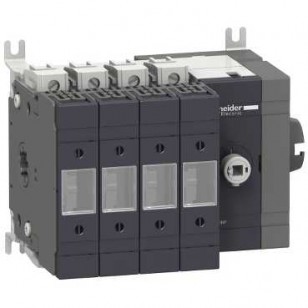

Commande latéral 50A 4 P/3F

Référence Produit: SCHLV480425

131,54 € TTC

Description rapide

Type de commande : Sans poignée
Style de montage de la commande rotative : Prolongé
Prévision de verrouillage : Cadenassable
Mode d'installation : Vertical - horizontal
Support de montage :
Rail DIN
Platine de montage
Puissance maximum :
30 kW 380/400 V AC 50/60 Hz
30 kW 415 V AC 50/60 Hz
37 kW 500/525 V AC 50/60 Hz
60 kW 660/690 V AC 50/60 Hz
18.5 kW 220/240 V AC 50/60 Hz
Service assigné : Ininterrompu
Classe de service intermittent : Classe 120 - 60 %
Pouvoir de coupure et de fermeture assigné :
Icm 105 kA conformément à DIN 690 V avec fusible
Icm 13 kA 690 V sans fusible
Icm 17 kA 415 V sans fusible
Icm 17 kA 500 V sans fusible
Icm 176 kA conformément à BS 415 V avec fusible
Icm 220 kA conformément à DIN 500 V avec fusible
Icn 100 kA conformément à DIN 500 V avec fusible
Icn 50 kA conformément à DIN 690 V avec fusible
Icn 80 kA conformément à BS 415 V avec fusible
Durée de vie mécanique : 10000 cycle
Durée de vie électrique :
AC-22A : 1500 cycle 500 V AC 50/60 Hz
AC-22A : 1500 cycle 690 V AC 50/60 Hz
AC-23A : 1500 cycle 500 V AC 50/60 Hz
AC-23A : 1500 cycle 690 V AC 50/60 Hz
[Icw] courant assigné de courte durée admissible :
0.46 kA ( 30 s )
0.56 kA ( 20 s )
1.44 kA ( 3 s )
2.5 kA ( 1 s )
Mode de raccordement :
Borniers à vis-étrier 63 A câble 2.5...25 mm² - rigidité du câble: souple
Borniers à vis-étrier 63 A câble 2.5...25 mm² - rigidité du câble: rigide
Couple de serrage : Bornier : 2 N.m
Hauteur : 100 mm
Largeur : 170 mm
Profondeur : 132.5 mm

Disponibilité : Produit sur commande (3-7 jours)


Détails

Gamme de produits : INF63
Nom d'interrupteur fusible : INFC63
Description des pôles : 4P
Pôles protégés : 3f
Type de fusible : NFC
Taille du fusible : 14 x 51 mm
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Emplacement de montage de poignée tournante : Latéral
[Ie] courant assigné d'emploi :
DC-22B : 50 A DC 220 V 2 pôles en série
AC-23A : 50 A AC 50/60 Hz 660/690 V
AC-22A : 50 A AC 50/60 Hz 220/240 V
AC-22A : 50 A AC 50/60 Hz 380/415 V
AC-22A : 50 A AC 50/60 Hz 440/480 V
AC-22A : 50 A AC 50/60 Hz 660/690 V
AC-23A : 50 A AC 50/60 Hz 220/240 V
AC-23A : 50 A AC 50/60 Hz 380/415 V
AC-23A : 50 A AC 50/60 Hz 440/480 V
DC-21B : 50 A DC 440 V 4 pôles en série
DC-23B : 50 A DC 220 V 2 pôles en série
AC-23A : 50 A AC 50/60 Hz 500/525 V
AC-22A : 50 A AC 50/60 Hz 500/525 V
[Ith] courant thermique conventionnel :
63 A ( 40 °C ) verticale
45 A ( 70 °C ) horizontale
48 A ( 65 °C ) horizontale
45 A ( 70 °C ) verticale
51 A ( 60 °C ) horizontale
48 A ( 65 °C ) verticale
53 A ( 55 °C ) horizontale
51 A ( 60 °C ) verticale
56 A ( 50 °C ) horizontale
53 A ( 55 °C ) verticale
56 A ( 50 °C ) verticale
58 A ( 45 °C ) horizontale
61 A ( 40 °C ) horizontale
58 A ( 45 °C ) verticale
63 A ( 35 °C ) horizontale
[Ithe] courant thermique d'emploi sous enveloppe : 63 A ( 40 °C ) / dissipation de puissance par fusible: 7.5 W 300 mm x 350 mm x 200 mm
[Ui] tension assignée d'isolement :
1000 V AC 50/60 Hz
1000 V DC
[Uimp] tension assignéede tenue aux chocs : 12 kV
[Ue] tension assignée d'emploi :
250 V DC
690 V AC 50/60 Hz
690 V AC 50/60 Hz AC-20
690 V DC DC-20
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Niveau de pollution : 3

Informations complémentaires

Référence Fabricant SCHLV480425
Gamme produit N/A
Télécharger la fiche produit N/A
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
Destockage N/A
