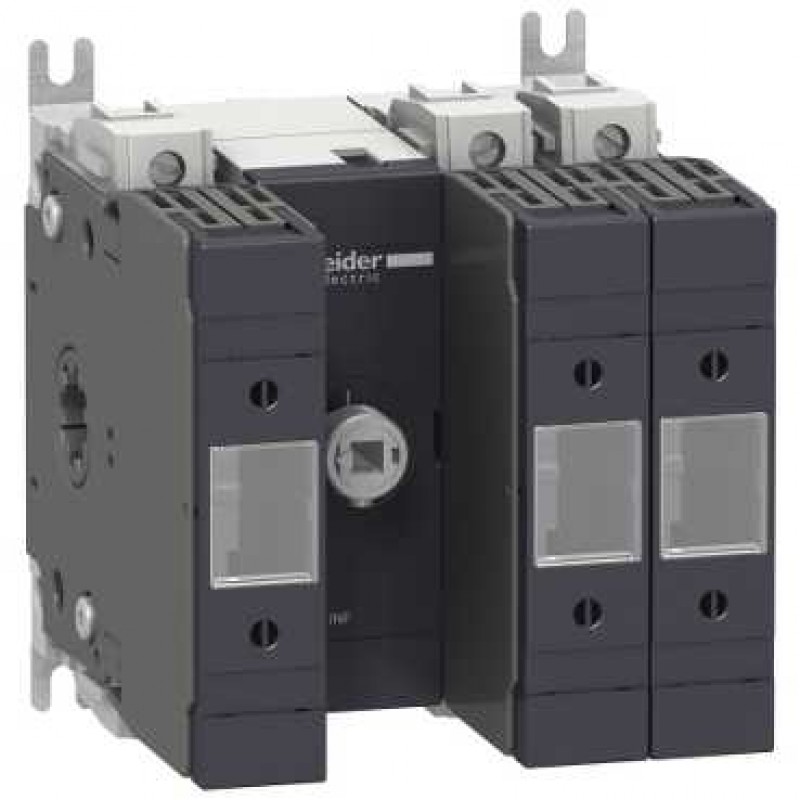

Commande frontale 40 A 3P

Gamme de produits : INFD40
Nom d'interrupteur fusible : INFD40
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH000
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Emplacement de montage de poignée tournante : Façade
[Ie] courant assigné d'emploi :
AC-22A : 40 A AC 50/60 Hz 380/415 V
AC-22A : 40 A AC 50/60 Hz 500/525 V
AC-22A : 40 A AC 50/60 Hz 660/690 V
AC-23A : 40 A AC 50/60 Hz 220/240 V
AC-23A : 40 A AC 50/60 Hz 380/415 V
AC-23A : 40 A AC 50/60 Hz 500/525 V
DC-22B : 40 A DC 220 V 2 pôles en série
DC-21B : 40 A DC 440 V 4 pôles en série
AC-23A : 40 A AC 50/60 Hz 440/480 V
AC-22A : 40 A AC 50/60 Hz 220/240 V
AC-23A : 40 A AC 50/60 Hz 660/690 V
DC-23B : 40 A DC 220 V 4 pôles en série
AC-22A : 40 A AC 50/60 Hz 440/480 V
[Ith] courant thermique conventionnel :
24 A ( 70 °C ) horizontale
26 A ( 65 °C ) horizontale
28 A ( 60 °C ) horizontale
28 A ( 70 °C ) verticale
30 A ( 55 °C ) horizontale
30 A ( 65 °C ) verticale
32 A ( 50 °C ) horizontale
32 A ( 60 °C ) verticale
34 A ( 55 °C ) verticale
36 A ( 40 °C ) horizontale
38 A ( 45 °C ) verticale
40 A ( 40 °C ) verticale
34 A ( 50 °C ) verticale
36 A ( 45 °C ) horizontale
40 A ( 35 °C ) horizontale
[Ithe] courant thermique d'emploi sous enveloppe : 40 A ( 40 °C ) / dissipation de puissance par fusible: 4.5 W 300 mm x 350 mm x 200 mm
[Ui] tension assignée d'isolement :
1000 V AC 50/60 Hz
1000 V DC
[Uimp] tension assignéede tenue aux chocs : 12 kV
[Ue] tension assignée d'emploi :
250 V DC
690 V AC 50/60 Hz
690 V AC 50/60 Hz AC-20
690 V DC DC-20
Aptitude au sectionnement : Oui
Coupure pleinement apparente : Oui
Coupure visible : Non
Niveau de pollution : 3
