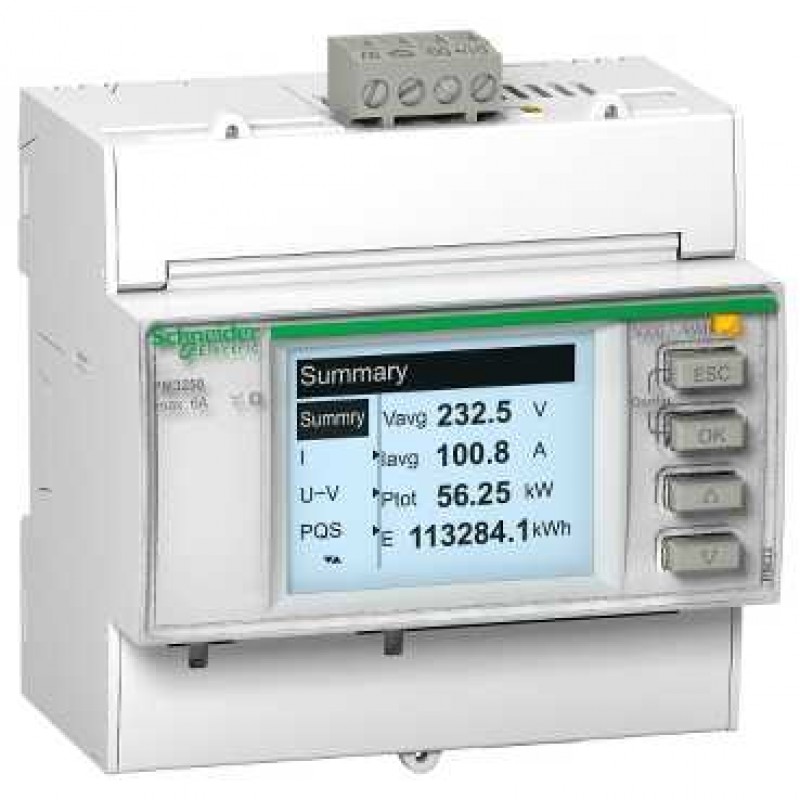

Centrale de mesure PM3255

- Analyse de la qualité énergétique : Up to the 15th harmonic
- Application de l'appareil : Mains and feeder monitoring
- Type de mesure :
- Puissance active et réactive
- Tension
- Courant
- Fréquence
- Facteur de puissance
- Apparent power
- Énergie
- [Us] tension d'alimentation :
- 100...300 V CC
- 100...277 V CA (45...65 Hz)
- 173...480 V CA (45...65 Hz)
- Fréquence du réseau : 45...65 Hz
- Puissance consommée en VA : <5 VA
- Type d'affichage : LCD rétro-éclairé
- Résolution de l'affichage : 128 x 96 pixels
- Cadence d'échantillonnage : 32 samples/cycle
- Courant de mesure :
- 0.05...6 A
- 0.02...1.2 A
- Type d'entrée analogique :
- Courant 0...5 A
- Courant 0...1 A
- Tension de mesure :
- 50...330 V CA 45...65 Hz directe
- 50...330 V CA 45...65 Hz phase-neutre
- 80...570 V CA 45...65 Hz directe
- 80...570 V CA 45...65 Hz phase-phase
- <= 1 MV CA 45...65 Hz avec terminal virtuel externe
- Précision de mesure :
- ± 0.3 % courant (0.5...6 A)
- ± 0.5 % courant (0.1...1.2 A)
- ± 0.3 % tension (50...330 V)
- ± 0.3 % tension (80...570 V)
- Classe de précision :
- Classe 0.5S (énergie active selon IEC 62053-22)
- Classe 2 (énergie réactive selon IEC 62053-23)
- Classe 1 (énergie active selon IEC 62053-21)
- Nombre de sorties : 2 numérique
- Protocole du port communication : Modbus
- Prise en charge de port de communication : RS485
- Enregistrement de données :
- 15 alarms
- Power logs
- Energy consumption logs
- Nombre min./maxi de valeurs instantanées
- Horodatage
- Vitesse de transmission : 9.6...38.4 kbauds
- Capacité mémoire : 512 kB
- Mode d'installation : Montage sur
- Support de montage : Rail DIN
- Normes :
- CEI 62052-11
- EN 61557-12
- UL 61010-1
- EN 50470-1
- EN 50470-3
- EN 61010-1
- IEC 61557-12
- Largeur : 90 mm
- Profondeur : 70 mm
- Hauteur : 95 mm
