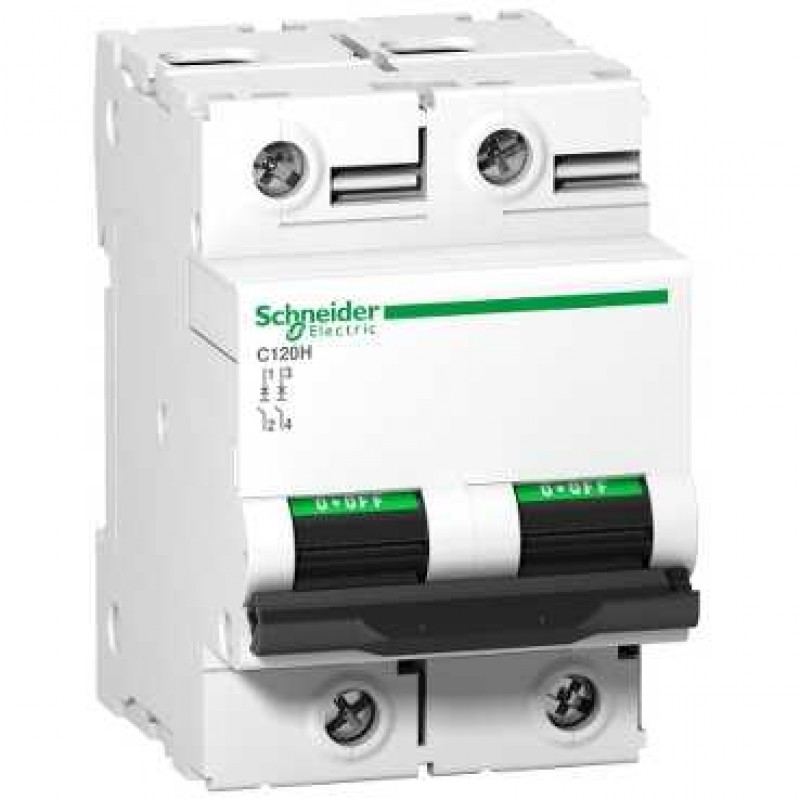

C120H - disjoncteur - 2P - 100 A - courbe C

- Fréquence du réseau : 50/60 Hz
- [Ue] tension assignée d'emploi : 415 V CA 50/60 Hz
- Limite de déclenchement magnétique : 5...10 x In
- [Ics] pouvoir assigné de coupure de service en court-circuit :
- 7.5 kA 50 % x Icu conformément à IEC 60898-1 - 230...400 V CA 50/60 Hz
- 15 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 130 V CA 50/60 Hz
- 15 kA 1 x Icu conformément à EN/IEC 60947-2 - 24/48 V CC
- 15 kA 1 x Icu conformément à EN/IEC 60947-2 - 125 V CC
- 7.5 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz
- 2.25 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
- Classe de limitation : 3 conformément à EN/IEC 60947-2
- [Ui] tension assignée d'isolement : 500 V CA 50/60 Hz conformément à EN/IEC 60947-2
- [Uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
- Mode d'installation : Montage sur
- Support de montage : Rail DIN symétrique 35 mm
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui
- Pas de 9 mm : 6
- Hauteur : 81 mm
- Largeur : 54 mm
- Profondeur : 73 mm
- Couleur : Blanc
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 10000 cycle conformément à IEC 60947-2
- Mode de raccordement :
- Bornes type tunnel rigide fil(s) 1...50 mm² max
- Bornes type tunnel souple fil(s) 1.5...35 mm² max
- Longueur de dénudage des fils : 15 mm
- Couple de serrage : 3.5 N.m
Protection fuite à la terre Bloc séparé
