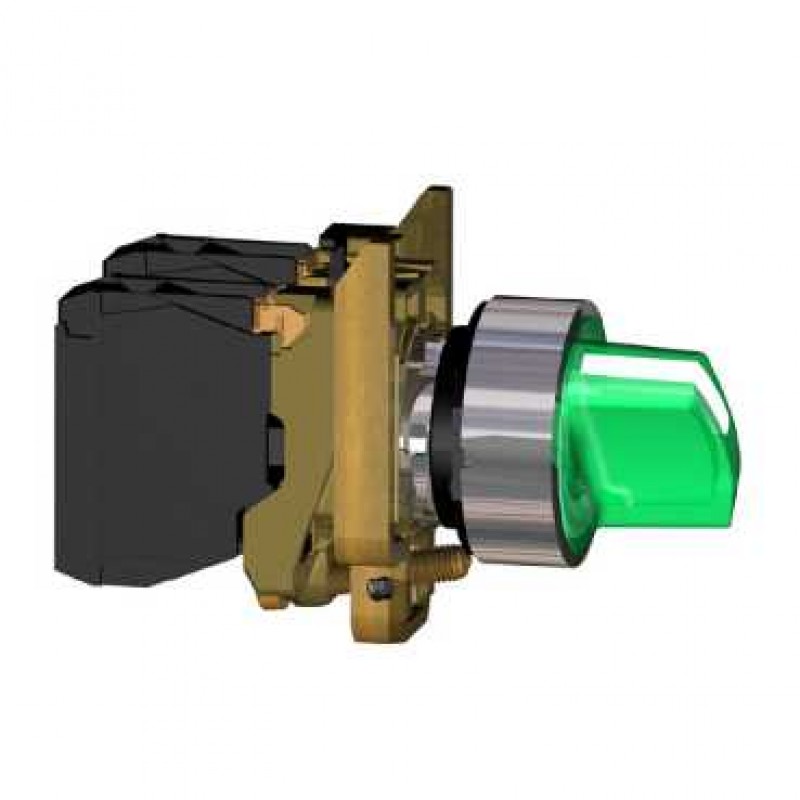

Bouton tournant lumineux vert Ø22 à manette 2 positions 24V 1O+1F

Hauteur : 47 mm
Largeur : 30 mm
Profondeur : 68 mm
Description des bornes ISO n°1 :
(13-14)NO
(21-22)NC
Tenue au nettoyage haute pression : 7000000 Paà 55 °C,distance: 0,1 m
Utilisation des contacts : Contacts standards
Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
Durée de vie mécanique : 500000 cycle
Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
Forme de la tête de vis :
Transversal tête compatible avec cruciforme Philips n° 1 tournevis
Transversal tête compatible avec pozidriv N°1 tournevis
Perforé tête compatible avec plat Ø 4 mm tournevis
Perforé tête compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
[Ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
[Uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
[Ie] courant assigné d'emploi :
0,125à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
0,25à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
0.1 Aà 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
0.27 Aà 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
0.55 Aà 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
1.2 Aà 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
Durée de vie électrique :
1000000 cycle, AC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN 60947-5-1 appendix C
1000000 cycle, AC-15, 0,125à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN 60947-5-1 appendix C
1000000 cycle, AC-15, 4 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN 60947-5-1 appendix C
1000000 cycle, DC-13, 0.2 Aà 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN 60947-5-1 appendix C
1000000 cycle, DC-13, 0.5 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN 60947-5-1 appendix C
Fiabilité électrique IEC 60947-5-4 :
Λ < 10exp(-6)à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4
Λ < 10exp(-8)à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Type de signalisation : Fixe
Limites de la tension d'alimentation :
19.2...30 V DC
21.6...26.4 V AC
Consommation électrique : 18 mA
Durée de vie : 100000 H à la tension nominale et à 25 °C
Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
