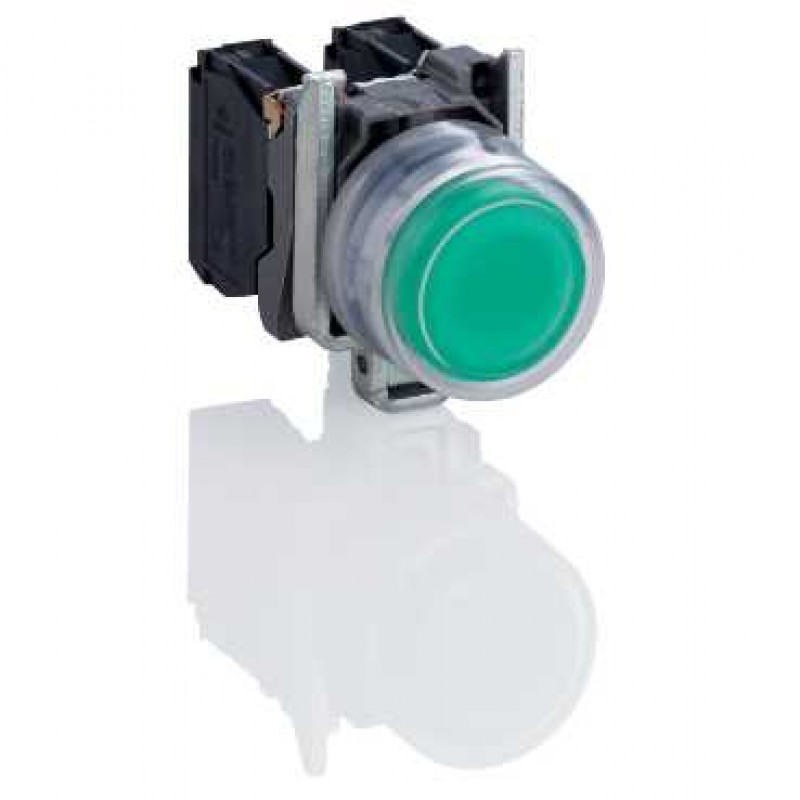

Bouton-poussoir vert IP69K Ø22 - à impulsion - 1F

Hauteur : 47 mm
Largeur : 30 mm
Profondeur : 61 mm
Description des bornes ISO n°1 : (13-14)NO
Tenue au nettoyage haute pression : 7000000 Paà 55 °C,distance: 0,1 m
Utilisation des contacts : Contacts standards
Ouverture positive : Sans ouverture positive
Course d'actionnement :
2.6 mm (état électrique modifié par ''F'')
4.3 mm (course totale)
Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
Durée de vie mécanique : 5000000 cycle
Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
Forme de la tête de vis :
Transversal tête compatible avec cruciforme Philips n° 1 tournevis
Transversal tête compatible avec pozidriv N°1 tournevis
Perforé tête compatible avec plat Ø 4 mm tournevis
Perforé tête compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
[Ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
[Uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
[Ie] courant assigné d'emploi :
0,125à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
0,25à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
0.1 Aà 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
0.27 Aà 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
0.55 Aà 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
1.2 Aà 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
Durée de vie électrique :
1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
Fiabilité électrique IEC 60947-5-4 :
Λ < 10exp(-6)à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4
Λ < 10exp(-8)à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
