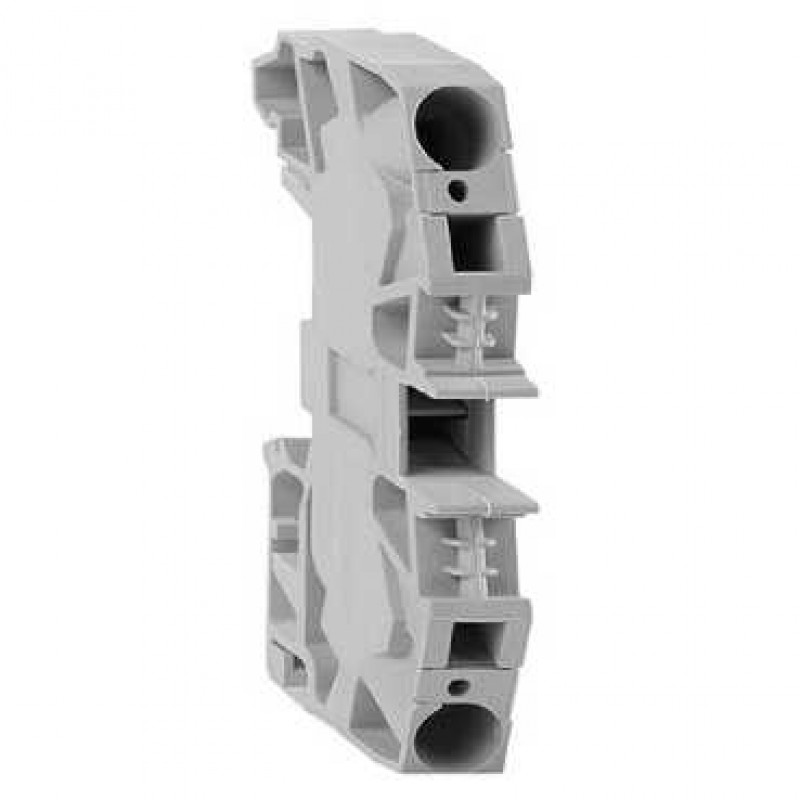

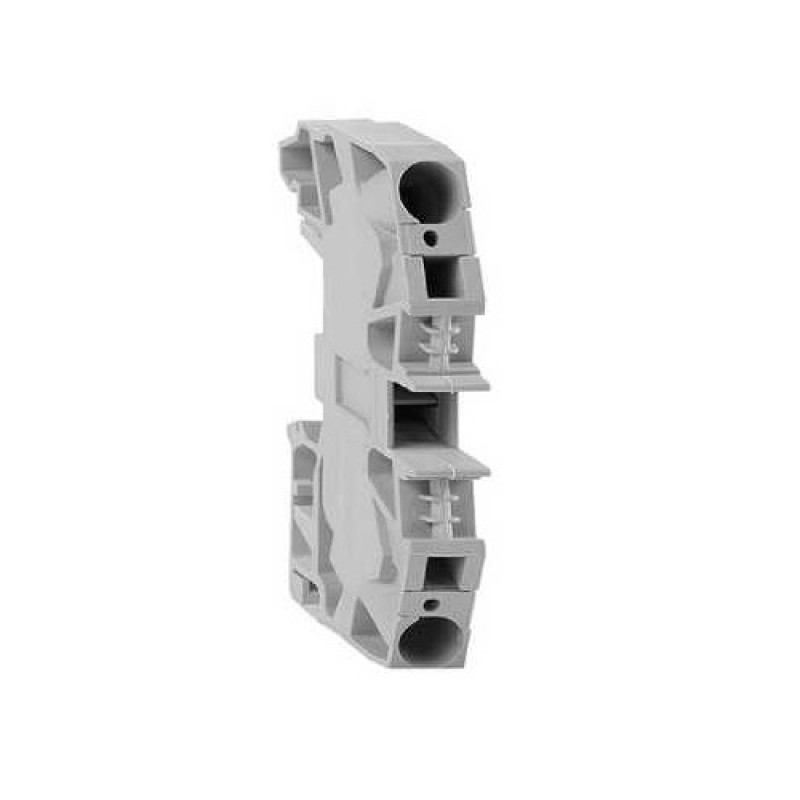

Bloc de connexion - émulation - vis de 4 mm2 - gris

Largeur : 6 mm
Hauteur :
53 mm sur rail asymétrique 35 mm
56 mm sur rail symétrique cranté 35 mm
48.5 mm sur rail DIN symétrique 35 mm
Section de câble :
0.5...2.5 mm², souple avec embout
0.5...4 mm², souple sans embout
0.5...6 mm², rigide
Couple de serrage :
0.5...0.7 N.m, M3 conformément à EN 60999
0.5...0.7 N.m, M3 conformément à IEC 60974-1
[Ue] tension assignée d'emploi :
500 V AC/DC conformément à UTE category C
750 V conformément à ATEX Exe II Ex II 2 GD
750 V AC conformément à VDE group C
800 V conformément à EN/IEC 60947-7-1
900 V DC conformément à VDE group C
600 V, AWG 20...AWG 10 CSA
600 V, AWG 22...AWG 10 UL
[Ie] courant assigné d'emploi :
27 A conformément à ATEX Exe II Ex II 2 GD
34 A conformément à VDE group C
3...32 A conformément à EN/IEC 60947-7-1
30 A, AWG 22...AWG 10 UL
40 A, AWG 20...AWG 10 CSA
Matière :
Cuivre ou laiton (branchement commun)
Polyamide 6.6 (boîtier isolant)
Acier chromé au zinc (connecteur et vis)
Perte diélectrique :
0.01 à 1 MHz conformément à IEC 60250
0.01 à 1 MHz conformément à VDE 0303-T4
Constante diélectrique : 3.7 à 1 MHz
Résistivité :
Conformément à IEC 60093
Conformément à VDE 0303-T30
Résistance de surface :
10 GΩ conformément à VDE 0303-T30
10 GΩ conformément à IEC 60093
Résistance à ramper :
500 CTI (> 400 kB) conformément à IEC 60093
500 CTI (> 400 kB) conformément à VDE 0303-T30
Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
