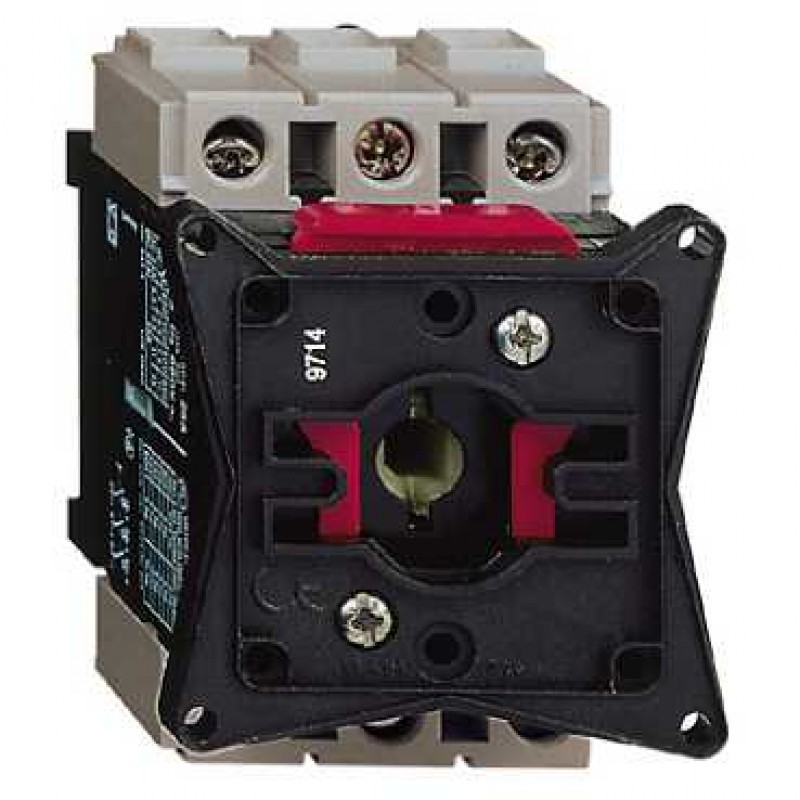

Bloc de base pour interrupteur-sectionneur Vario - 3P -20 A

- Fréquence du réseau : 50/60 Hz
- Support de montage :
- Porte de boîtier
- Platine
- Rail
- [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz
- [Uimp] tension assignéede tenue aux chocs : 8 kV
- [Ithe] courant thermique d'emploi sous enveloppe : 16 A
- [Ie] courant assigné d'emploi :
- 1.5 A à 220 V L/R = 1 ms DC-2 2
- 1.5 A à 220 V L/R = 1 ms DC-3 2
- 1.5 A à 220 V L/R = 1 ms DC-4 2
- 20 A à 24 V L/R = 1 ms DC-3 2
- 20 A à 24 V L/R = 1 ms DC-3 3
- 20 A à 24 V L/R = 1 ms DC-4 1
- 20 A à 24 V L/R = 1 ms DC-4 2
- 20 A à 24 V L/R = 1 ms DC-4 3
- 20 A à 24 V L/R = 1 ms DC-5 1
- 8 A à 220 V L/R = 1 ms DC-1 2
- Puissance assignée d'emploi en W :
- 11 kW à 690 V AC-23A
- 3 kW à 230...240 V AC-3
- 4 kW à 230 V AC-23A
- 4 kW à 240 V AC-23A
- 4 kW à 400...415 V AC-3
- 5.5 kW à 400 V AC-23A
- 5.5 kW à 415 V AC-23A
- 5.5 kW à 500 V AC-3
- 7.5 kW à 500 V AC-23A
- 7.5 kW à 690 V AC-3
- Classe de service intermittent : 30
- Pouvoir de coupure :
- 200 A à 400 V AC-21A
- 200 A à 400 V AC-22A
- 200 A à 400 V AC-23A
- Pouvoir de fermeture :
- 200 A à 400 V (AC-21A
- 200 A à 400 V (AC-22A
- 200 A à 400 V (AC-23A
- [Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
- [Icw] courant assigné de courte durée admissible : 140 A à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel :
- 10 kA à 400 V - fusible associé 20 A aM
- 10 kA à 400 V - fusible associé 20 A gG
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique :
- 100000 cycle sur AC-21
- 30000 cycle sur DC-1...5
- Mode de raccordement :
- Circuit de puissance: bornes à vis câble 10 mm² - rigidité du câble: rigide
- Circuit de puissance: bornes à vis câble 6 mm² - rigidité du câble: souple - avec extrémité de câble
- Couple de serrage: Circuit de puissance: 2.1 N.m - sur bornes à vis
- Prévision de verrouillage : Oui
- Hauteur : 74 mm
- Largeur : 55 mm
- Profondeur : 60 mm
