Plus de vues

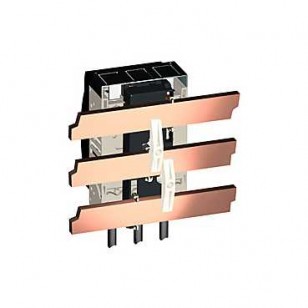

Bloc de base interrupteur-sectionneur à fusibles ISFT 3P 3 F - DIN NH - 160 A

Référence Produit: SCH49805

103,20 € TTC

Description rapide

Prévision de verrouillage : 3 cadenas
Support de montage : Jeu de barres
Emplacement de montage : Juxtaposés
Service assigné : Ininterrompu
Pouvoir de coupure et de fermeture assigné :
Icm 105 kA 415 V
Icm 105 kA 500 V
Icm 105 kA 690 V
Icn 50 kA 415 V
Icn 50 kA 500 V
Icn 50 kA 690 V
Durée de vie mécanique : 1600 cycle
Durée de vie électrique :
AC-21B : 200 cycle 690 V AC 50/60 Hz
AC-22B : 200 cycle 415 V AC 50/60 Hz
Mode de raccordement : Bouton activé 160 A jeu de barres 60 mm
Couple de serrage : Bornier : 4 N.m
Hauteur : 163 mm
Largeur : 107 mm
Profondeur : 80 mm

Disponibilité : Produit sur commande (3-7 jours)


Détails

Gamme de produits : ISFT160
Nom d'interrupteur fusible : ISFT160
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible :
NH00
NH000
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ie] courant assigné d'emploi :
AC-21B : 100 A AC 50/60 Hz 660/690 V
AC-21B : 160 A AC 50/60 Hz 220/240 V
AC-21B : 160 A AC 50/60 Hz 380/415 V
AC-22B : 160 A AC 50/60 Hz 220/240 V
AC-22B : 160 A AC 50/60 Hz 380/415 V
AC-21B : 160 A AC 50/60 Hz 440/480 V
AC-21B : 160 A AC 50/60 Hz 500 V
DC-21B : 160 A DC 125 V 1 pôle en série
DC-21B : 160 A DC 220 V 1 pôle en série
DC-21B : 160 A DC 440 V 2 pôles en série
[Ith] courant thermique conventionnel :
112 A ( 70 °C ) horizontale
112 A ( 70 °C ) verticale
120 A ( 65 °C ) horizontale
120 A ( 65 °C ) verticale
128 A ( 60 °C ) horizontale
128 A ( 60 °C ) verticale
136 A ( 55 °C ) horizontale
136 A ( 55 °C ) verticale
144 A ( 50 °C ) horizontale
144 A ( 50 °C ) verticale
152 A ( 45 °C ) horizontale
152 A ( 45 °C ) verticale
160 A ( 40 °C ) dissipation de puissance par fusible: 12 W
160 A ( 40 °C ) horizontale
160 A ( 40 °C ) verticale
[Ithe] courant thermique d'emploi sous enveloppe : 160 A ( 40 °C ) / dissipation de puissance par fusible: 12 W
[Ui] tension assignée d'isolement :
800 V AC 50/60 Hz
800 V DC
[Uimp] tension assignéede tenue aux chocs : 8 kV
[Ue] tension assignée d'emploi :
440 V DC
690 V AC 50/60 Hz
800 V AC 50/60 Hz AC-20
800 V DC DC-20
Aptitude au sectionnement : Oui
Coupure visible : Oui
Niveau de pollution : 3 conformément à IEC 60947

Informations complémentaires

Référence Fabricant SCH49805
Gamme produit Non
Télécharger la fiche produit N/A
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
Destockage N/A
