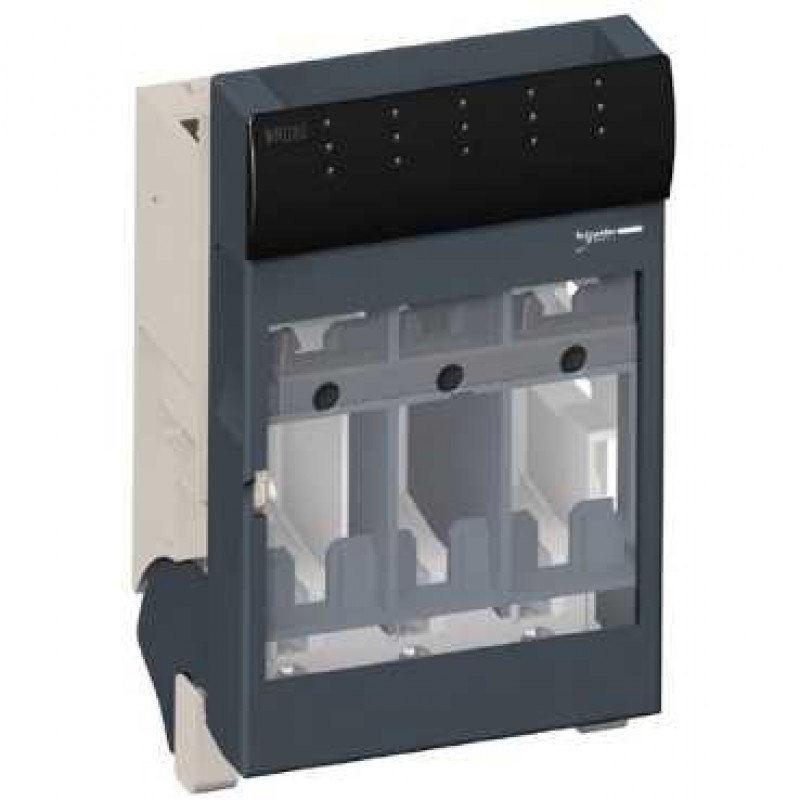

Bloc de base interrupteur-sectionneur à fusibles ISFT 3P 3 F - DIN NH - 100 A

Gamme de produits : ISFT100
Nom d'interrupteur fusible : ISFT100
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH000
Type de réseau :
AC
DC
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[Ie] courant assigné d'emploi :
AC-21B : 100 A AC 50/60 Hz 440/480 V
AC-21B : 100 A AC 50/60 Hz 500 V
AC-21B : 100 A AC 50/60 Hz 660/690 V
AC-21B : 160 A AC 50/60 Hz 220/240 V
AC-21B : 160 A AC 50/60 Hz 380/415 V
AC-22B : 160 A AC 50/60 Hz 220/240 V
AC-22B : 160 A AC 50/60 Hz 380/415 V
DC-21B : 100 A DC 125 V 1 pôle en série
DC-21B : 100 A DC 220 V 1 pôle en série
DC-21B : 100 A DC 440 V 1 pôle en série
[Ith] courant thermique conventionne :
100 A ( 40 °C ) dissipation de puissance par fusible: 9 W
100 A ( 40 °C ) horizontale
100 A ( 40 °C ) verticale
70 A ( 70 °C ) horizontale
70 A ( 70 °C ) verticale
75 A ( 65 °C ) horizontale
75 A ( 65 °C ) verticale
80 A ( 60 °C ) horizontale
80 A ( 60 °C ) verticale
85 A ( 55 °C ) horizontale
85 A ( 55 °C ) verticale
90 A ( 50 °C ) horizontale
90 A ( 50 °C ) verticale
95 A ( 45 °C ) horizontale
95 A ( 45 °C ) verticale
[Ithe] courant thermique d'emploi sous enveloppe :
160 A ( 40 °C ) / dissipation de puissance par fusible: 9 W
100 A ( 40 °C ) / dissipation de puissance par fusible: 9 W
[Ui] tension assignée d'isolement :
690 V AC 50/60 Hz
690 V DC
[Uimp] tension assignéede tenue aux chocs : 6 kV
[Ue] tension assignée d'emploi :
440 V DC
690 V AC 50/60 Hz
690 V AC 50/60 Hz AC-20
690 V DC DC-20
Aptitude au sectionnement : Oui
Coupure visible : Oui
Niveau de pollution : 3 conformément à IEC 60947
