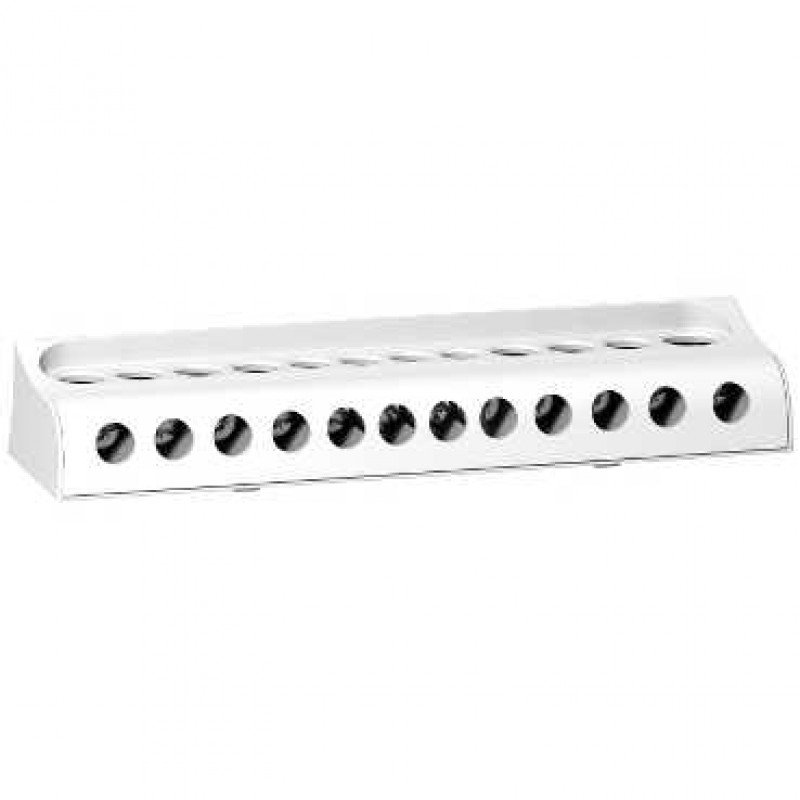

Barrette de raccordement 125 A 12

Départs du bornier répartiteur : 12 holes
Support de montage : Montage direct sur le côté
Mode d'installation : Par vis
[Ue] tension assignée d'emploi : 230 V CA (Ph/N)
[Ie] courant assigné d'emploi : 125 A à 40 °C
[Ui] tension assignée d'isolement : 500 V CA
[Uimp] tension assignéede tenue aux chocs : 8 kV
[Icw] courant assigné de courte durée admissible : 3.5 kA 1 s
[Ipk] courant assigné de crête admissible : 20 kA
Longueur du peigne : 125 mm
Pas de 9 mm : 14
Hauteur : 20 mm
Largeur : 125 mm
Profondeur : 35 mm
Mode de raccordement :
Alimentation: borne à vis, 1 x 10...35 mm² (rigide)
Alimentation: borne à vis, 1 x 4...25 mm² (souple) avec extrémité de câble
Distribution: borne à vis, 7 x 2.5...25 mm² (rigide)
Distribution: borne à vis, 7 x 1.5...16 mm² (souple) avec extrémité de câble
Distribution: borne à vis, 4 x 1.5...16 mm² (rigide)
Distribution: borne à vis, 4 x 1.5...10 mm² (souple) avec extrémité de câble
Couple de serrage :
Alimentation: Ø9 mm, 2.5 N.m avec plat tournevis
Alimentation: Ø9 mm, 2.5 N.m avec PZ2 tournevis
Distribution: Ø7.5 mm, 2 N.m avec plat tournevis
Distribution: Ø7.5 mm, 2 N.m avec PZ2 tournevis
Distribution: Ø6.5 mm, 2 N.m avec plat tournevis
Distribution: Ø6.5 mm, 2 N.m avec PZ2 tournevis
Compatibilité de gamme : Compact
