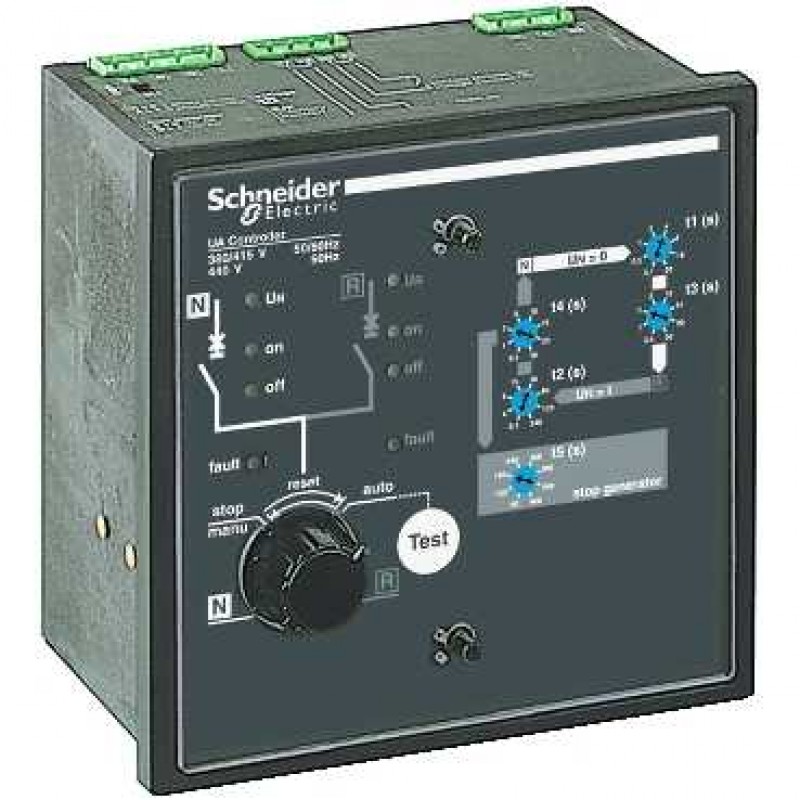

Automatisme de contrôle UA 220 à 240 V

[Us] tension d'alimentation : 220...240 V AC 50/60 Hz
Mode opératoire :
Opération automatique
Opération forcée sur source normale
Opération forcée sur source de remplacement
Arrêt (les deux sources normale et de remplacement sont désactivées)
Appareillage inter-verrouillé :
Compact NS100...630
Compact NS630b...1600
Masterpact NT
Masterpact NW
Modes de sélection :
Disjoncteur sur N
Disjoncteur sur R
Système de vérification d’ensemble général :
Fermeture retardée ajustable
Contrôle du démarrage
Test de fonctionnement : En appuyant sur le bouton de test à l'avant du contrôleur
Fonction complémentaire :
Source normale forcée si source remplac pas opération pendant tarif de pointe
Sélection d'un type de source normale (monophasée ou triphasée)
Réglage du temps de démarrage maximum de la source de remplacement
Transfert volontaire vers source remplacement (p. ex. commandes gestion énergie)
Contact add.: transfert vers source de remplacement seulement si contact fermé
Signalisation locale :
Erreur de déclenchement
Off
Marche
Types d'entrée : Contacts client demande volontaire de transfert vers la source R
Type de sortie : Contacts client : indication du fonctionnement en mode automatique ou stop
[Ith] courant thermique conventionnel : 8 A
[Ie] courant assigné d'emploi :
DC-12 : 2 A DC 48 V
AC-12 : 4 A AC 440 V
AC-12 : 5 A AC 380/415 V
AC-12 : 8 A AC 110 V
AC-12 : 8 A AC 220/240 V
AC-12 : 8 A AC 24 V
AC-12 : 8 A AC 48 V
AC-13 : 0,25 AC 110 V
AC-13 : 0,25 AC 220/240 V
AC-13 : 7 A AC 24 V
AC-13 : 7 A AC 48 V
AC-14 : 4 A AC 110 V
AC-14 : 4 A AC 220/240 V
AC-14 : 5 A AC 24 V
AC-14 : 5 A AC 48 V
AC-15 : 0,125 AC 220/240 V
AC-15 : 4 A AC 110 V
AC-15 : 5 A AC 24 V
AC-15 : 5 A AC 48 V
DC-12 : 0.4 A DC 250 V
DC-12 : 0.6 A DC 110 V
DC-12 : 8 A DC 24 V
DC-13 : 2 A 24 V
