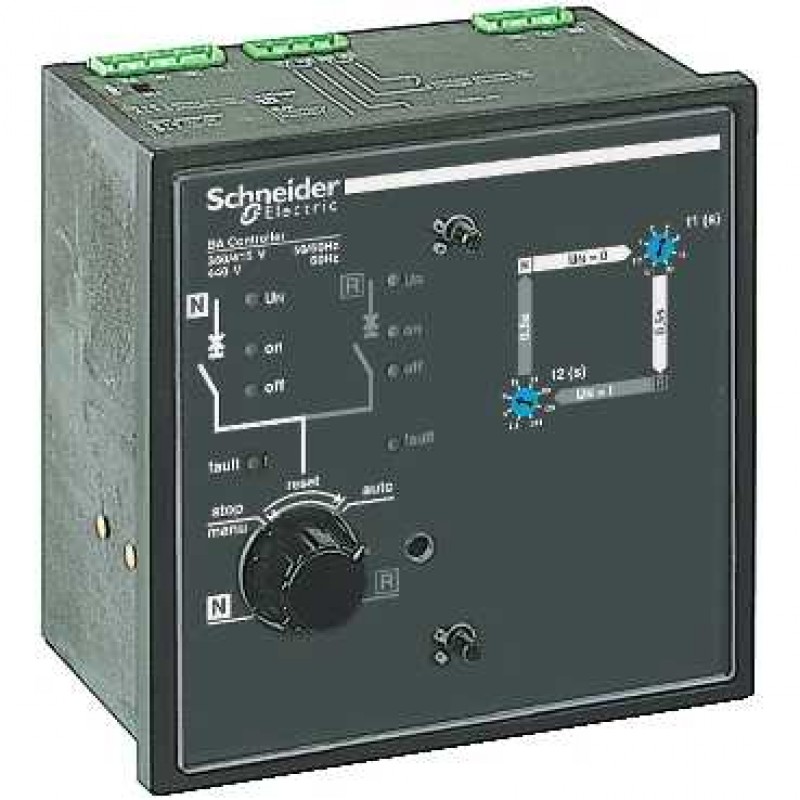

Automatisme de contrôle BA 220 à 240 V

[Us] tension d'alimentation : 220...240 V AC 50/60 Hz
Mode opératoire :
Opération automatique
Opération forcée sur source normale
Opération forcée sur source de remplacement
Arrêt (les deux sources normale et de remplacement sont désactivées)
Appareillage inter-verrouillé :
Compact NS100...630
Compact NS630b...1600
Masterpact NT
Masterpact NW
Modes de sélection :
Disjoncteur sur N
Disjoncteur sur R
Test de fonctionnement : Si ouverture du coupe-circuit P25M alimentant le contrôleur
Fonction complémentaire :
Transfert volontaire vers source remplacement (p. ex. commandes gestion énergie)
Contact add.: transfert vers source de remplacement seulement si contact fermé
Signalisation locale :
Erreur de déclenchement
Off
Marche
Types d'entrée : Contacts client demande volontaire de transfert vers la source R
Type de sortie : Contacts client : indication du fonctionnement en mode automatique ou stop
[Ith] courant thermique conventionnel : 8 A
[Ie] courant assigné d'emploi :
DC-12 : 2 A DC 48 V
AC-12 : 4 A AC 440 V
AC-12 : 5 A AC 380/415 V
AC-12 : 8 A AC 110 V
AC-12 : 8 A AC 220/240 V
AC-12 : 8 A AC 24 V
AC-12 : 8 A AC 48 V
AC-13 : 0,25 AC 110 V
AC-13 : 0,25 AC 220/240 V
AC-13 : 7 A AC 24 V
AC-13 : 7 A AC 48 V
AC-14 : 4 A AC 110 V
AC-14 : 4 A AC 220/240 V
AC-14 : 5 A AC 24 V
AC-14 : 5 A AC 48 V
AC-15 : 0,125 AC 220/240 V
AC-15 : 4 A AC 110 V
AC-15 : 5 A AC 24 V
AC-15 : 5 A AC 48 V
DC-12 : 0.4 A DC 250 V
DC-12 : 0.6 A DC 110 V
DC-12 : 8 A DC 24 V
DC-13 : 2 A 24 V
