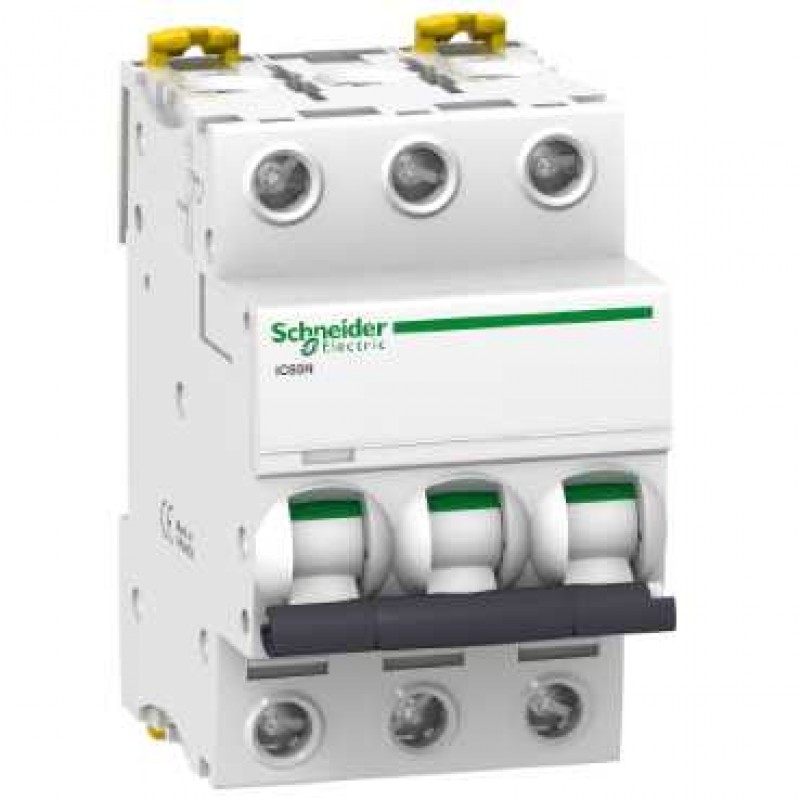

Disjoncteur 3P 32A courbe B

Référence Produit: SCHA9F76332

106,51 € TTC

Description rapide

Application du disjoncteur : Distribution
Gamme : Acti 9
Type de produit ou de composant : Disjoncteur
Nom du produit : IC60
Nom abrégé d'appareil : IC60N
Description des pôles : 3P
Nombre de pôles protégés : 3
In courant assigné d'emploi : 32 A
Type de réseau :
AC
DC
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : B
Pouvoir de coupure :
6 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
6000 A Icn conformément à EN 60898-1 - 400 V AC 50/60 Hz
10 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
10 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
20 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
20 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
6 kA Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
6000 A Icn conformément à IEC 60898-1 - 400 V AC 50/60 Hz
36 kA Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
36 kA Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
10 kA Icu conformément à EN 60947-2 - 125...180 V DC
10 kA Icu conformément à IEC 60947-2 - 125...180 V DC
Catégorie d'emploi :
A conformément à EN 60947-2
A conformément à IEC 60947-2
Aptitude au sectionnement :
Oui conformément à EN 60947-2
Oui conformément à IEC 60947-2
Oui conformément à EN 60898-1
Oui conformément à IEC 60898-1

Disponibilité : Produit sur commande (3-7 jours)


Détails

Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 4 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
6000 A 100 % x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz
4.5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 0,75 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 0,75 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
4.5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
15 kA 0,75 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 0,75 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
27 kA 0,75 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 0,75 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % x Icu conformément à IEC 60947-2 - 125...180 V DC
10 kA 100 % x Icu conformément à EN 60947-2 - 125...180 V DC
Classe de limitation :
3 conformément à EN 60898-1
3 conformément à IEC 60898-1
[Ui] tension assignée d'isolement :
500 V AC 50/60 Hz conformément à IEC 60947-2
500 V AC 50/60 Hz conformément à EN 60947-2
[Uimp] tension assignéede tenue aux chocs :
6 kV conformément à EN 60947-2
6 kV conformément à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indicateur de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
Pas de 9 mm : 6
Hauteur : 85 mm
Largeur : 54 mm
Profondeur : 78.5 mm
Couleur : Blanc
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Mode de raccordement :
Terminal simple, haut ou bas rigide fil(s) 1...35 mm² max
Terminal simple, haut ou bas souple fil(s) 1...25 mm² max
Longueur de dénudage des fils : 14 mm haut ou bas
Couple de serrage : 3.5 N.m haut ou bas
Protection fuite à la terre : Bloc séparé

Informations complémentaires

Référence Fabricant SCHA9F76332
Gamme produit Acti9, iC60N
Télécharger la fiche produit Fiche produit du SCHA9F76332
Commande minimum 1
Fabricant SCHNEIDER MERLIN GERIN
Destockage N/A
