Détails
Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
6000 A 100 % x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz
4.5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 0,75 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 0,75 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
4.5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
15 kA 0,75 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 0,75 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
27 kA 0,75 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 0,75 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % x Icu conformément à IEC 60947-2 - 125...180 V DC
10 kA 100 % x Icu conformément à EN 60947-2 - 125...180 V DC
Classe de limitation :
3 conformément à EN 60898-1
3 conformément à IEC 60898-1
[Ui] tension assignée d'isolement :
500 V AC 50/60 Hz conformément à IEC 60947-2
500 V AC 50/60 Hz conformément à EN 60947-2
[Uimp] tension assignéede tenue aux chocs :
6 kV conformément à EN 60947-2
6 kV conformément à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indicateur de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
Pas de 9 mm : 6
Hauteur : 85 mm
Largeur : 54 mm
Profondeur : 78.5 mm
Couleur : Blanc
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Mode de raccordement :
Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max
Terminal simple, haut ou bas souple fil(s) 1...16 mm² max
Longueur de dénudage des fils : 14 mm haut ou bas
Couple de serrage : 2 N.m haut ou bas
Protection fuite à la terre : Bloc séparé
Limite de déclenchement magnétique : 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
6000 A 100 % x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz
4.5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 0,75 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 0,75 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
4.5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
15 kA 0,75 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 0,75 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
27 kA 0,75 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 0,75 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % x Icu conformément à IEC 60947-2 - 125...180 V DC
10 kA 100 % x Icu conformément à EN 60947-2 - 125...180 V DC
Classe de limitation :
3 conformément à EN 60898-1
3 conformément à IEC 60898-1
[Ui] tension assignée d'isolement :
500 V AC 50/60 Hz conformément à IEC 60947-2
500 V AC 50/60 Hz conformément à EN 60947-2
[Uimp] tension assignéede tenue aux chocs :
6 kV conformément à EN 60947-2
6 kV conformément à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indicateur de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
Pas de 9 mm : 6
Hauteur : 85 mm
Largeur : 54 mm
Profondeur : 78.5 mm
Couleur : Blanc
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 10000 cycle
Mode de raccordement :
Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max
Terminal simple, haut ou bas souple fil(s) 1...16 mm² max
Longueur de dénudage des fils : 14 mm haut ou bas
Couple de serrage : 2 N.m haut ou bas
Protection fuite à la terre : Bloc séparé
Informations complémentaires

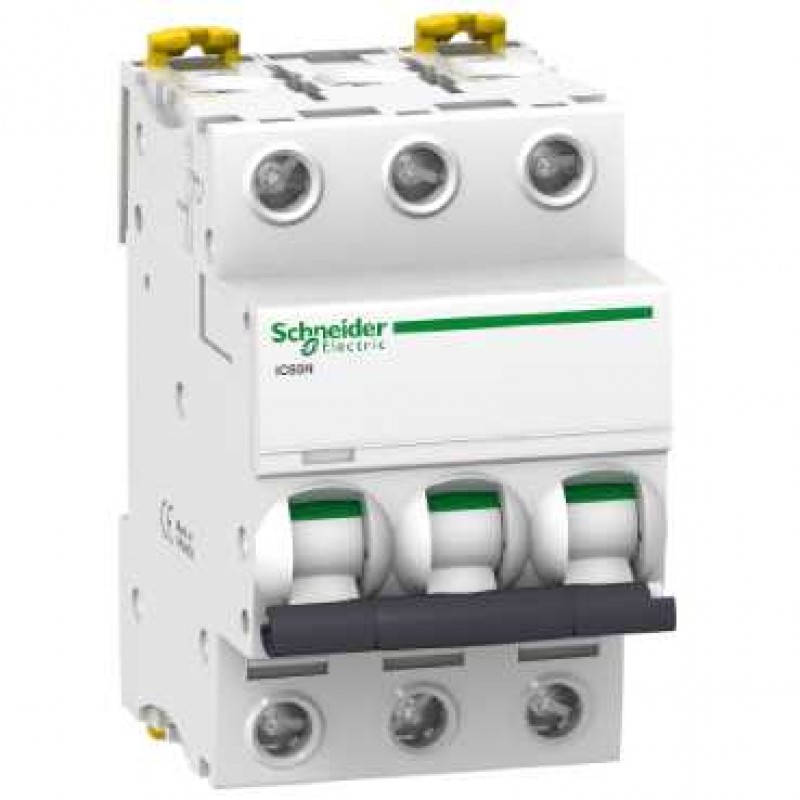

Référence Fabricant | SCHA9F77310 |
---|---|
Gamme produit | Acti9, iC60N |
Télécharger la fiche produit | Fiche produit du SCHA9F77310 |
Commande minimum | 1 |
Fabricant | SCHNEIDER MERLIN GERIN |
Destockage | N/A |
