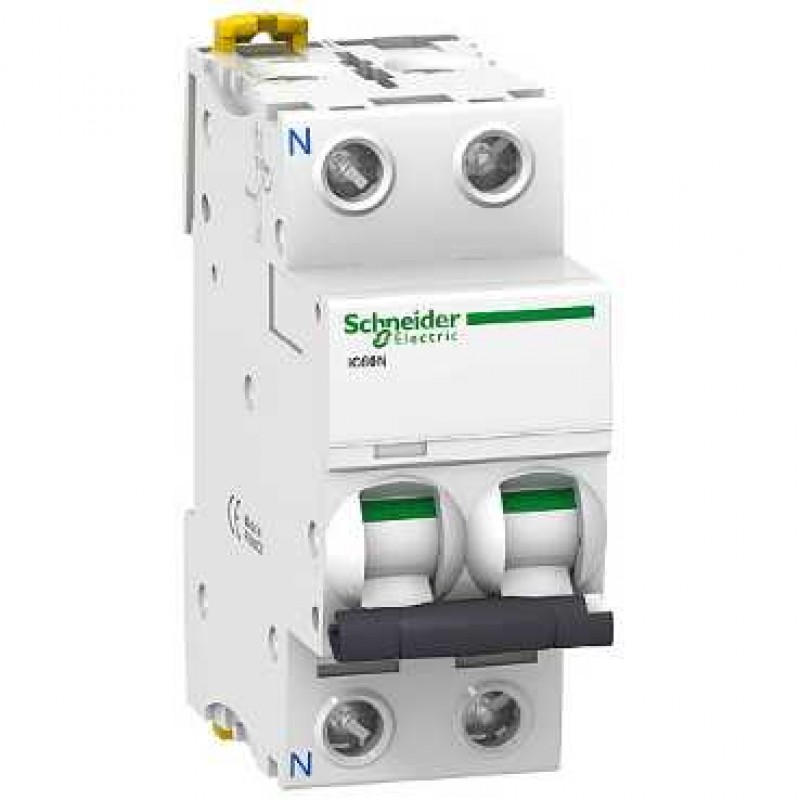

Acti9, iC60N disjoncteur 1P+N 16A courbe C

- Fréquence du réseau : 50/60 Hz
- [Ue] tension assignée d'emploi :
- 100...130 V CA 50/60 Hz
- 12...60 V CA 50/60 Hz
- 220...240 V CA 50/60 Hz
- 230 V CA 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit :
- 15 kA 75 % x Icu conformément à EN 60947-2 - 100...130 V CA 50/60 Hz
- 27 kA 75 % x Icu conformément à EN 60947-2 - 12...60 V CA 50/60 Hz
- 7.5 kA 75 % x Icu conformément à EN 60947-2 - 220...240 V CA 50/60 Hz
- 15 kA 75 % x Icu conformément à IEC 60947-2 - 100...130 V CA 50/60 Hz
- 27 kA 75 % x Icu conformément à IEC 60947-2 - 12...60 V CA 50/60 Hz
- 7.5 kA 75 % x Icu conformément à IEC 60947-2 - 220...240 V CA 50/60 Hz
- Classe de limitation :
- 3 conformément à EN 60898-1
- 3 conformément à IEC 60898-1
- [Ui] tension assignée d'isolement :
- 500 V CA 50/60 Hz conformément à EN 60947-2
- 500 V CA 50/60 Hz conformément à IEC 60947-2
- [Uimp] tension assignéede tenue aux chocs :
- 6 kV conformément à EN 60947-2
- 6 kV conformément à IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indicateur de déclenchement
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
- Pas de 9 mm : 4
- Hauteur : 85 mm
- Largeur : 36 mm
- Profondeur : 78.5 mm
- Couleur : Blanc
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 10000 cycle
- Mode de raccordement :
- Single terminal, haut ou bas rigide fil(s) 1...25 mm² max
- Single terminal, haut ou bas souple fil(s) 1...16 mm² max
- Longueur de dénudage des fils : 14 mm haut ou bas
- Couple de serrage : 2 N.m haut ou bas
- Protection fuite à la terre : Bloc séparé
